ROCHE LIM MANNHEIM Generalplanung Architektur und Haustechnik 2012-2016

Generalplanung Architektur und Haustechnik

ROCHE LIM MANNHEIM

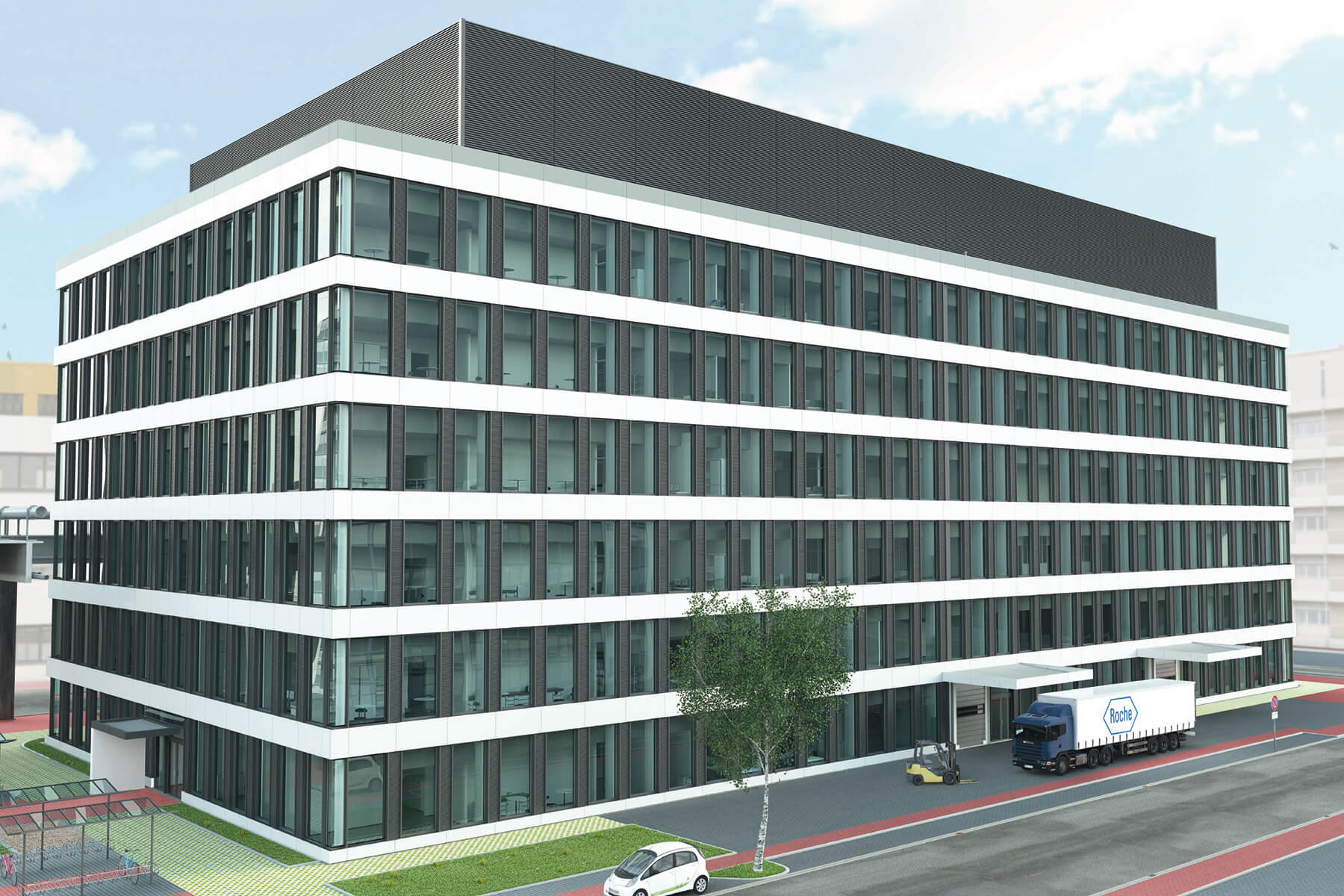

3-D Visualisierung © Roche LIM Mannheim

Die weitgehende Modularisierung aller Konstruktionen ermöglichte die Vorfertigung und damit eine rationelle Bauausführung.

digitales_bauen_roche_lim_integrationsplan_1800

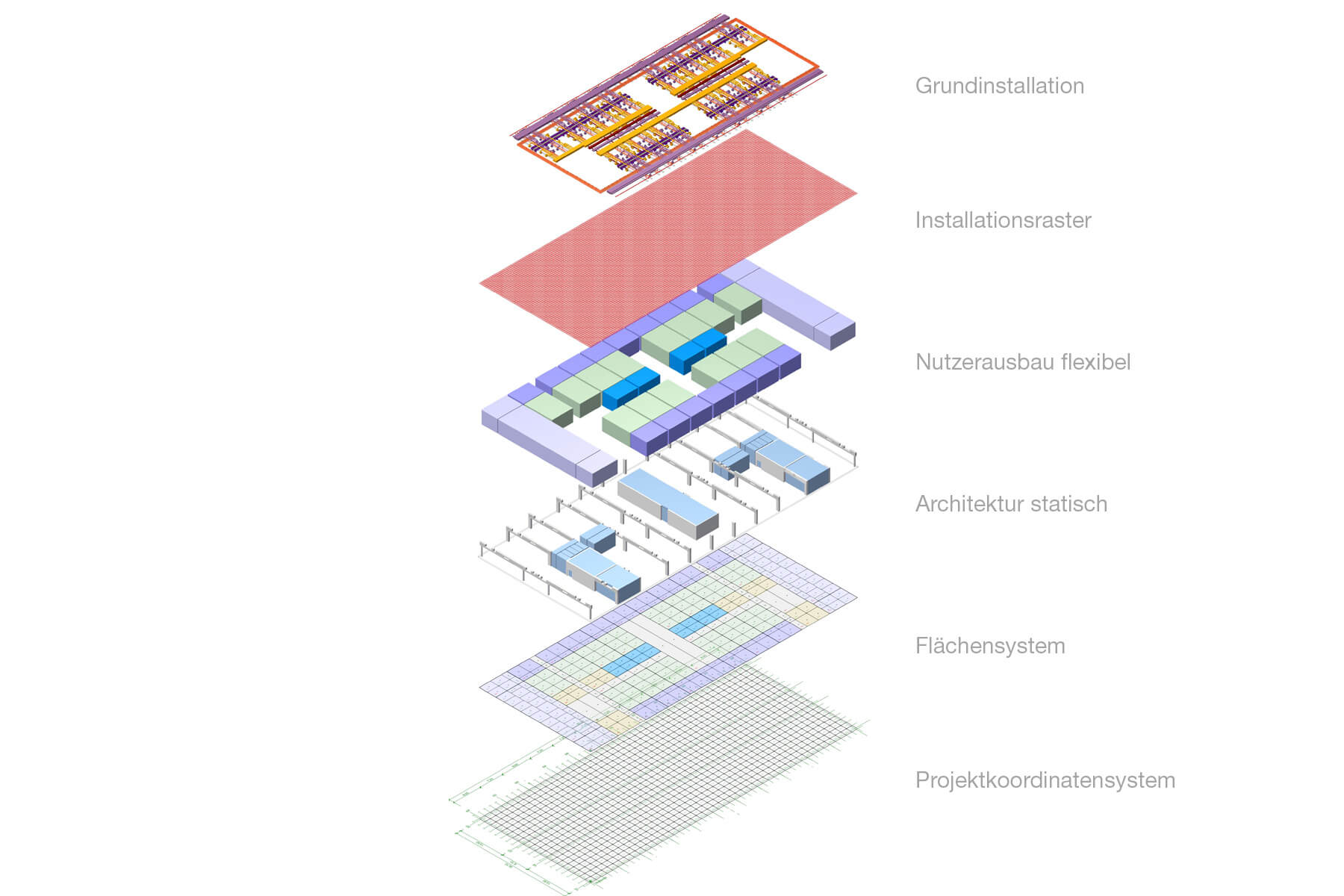

Integrationsplan Roche LIM

Der Planungsumfang im Projekt variiert über die verschiedenen Planungsphasen. In den CD (Concept Design) und BD (Basic Design) wurde unter dem Entwurfsaspekt „Bauen für den zweiten Nutzer“ sowohl als Gebäudemodell (Architektur, Tragwerk) in allen Facetten, als auch die Integration aller haustechnischen Gewerke erbracht. Aus diesem Anspruch heraus wurde der Entwurfsprozess bewusst von innen nach außen gestaltet wobei hierbei folgende Kriterien im Vordergrund standen:

systematische Integration aller Teile aller Fachdisziplinen des Gebäudes von Anfang an
weitgehende Modularisierung der Konstruktionen und damit die Reduktion der Komplexität mit der Möglichkeit zur Vorfertigung und rationellen Bauausführung
systematische Trennung zwischen Grundausbau / Grundinstallation und Nutzerausbau / Nutzerinstallation mit der Definition klarer Schnittstellen und Übergabepunkte
Definition von klaren Anordnungsregeln (Geometrie und Schnittstellen)
Datenbankgestützter Entwurf (BIM)

Die Gebäudeform wurde erst auf Grundlage der interdisziplinär festgelegten inneren Strukturvorgaben entwickelt.

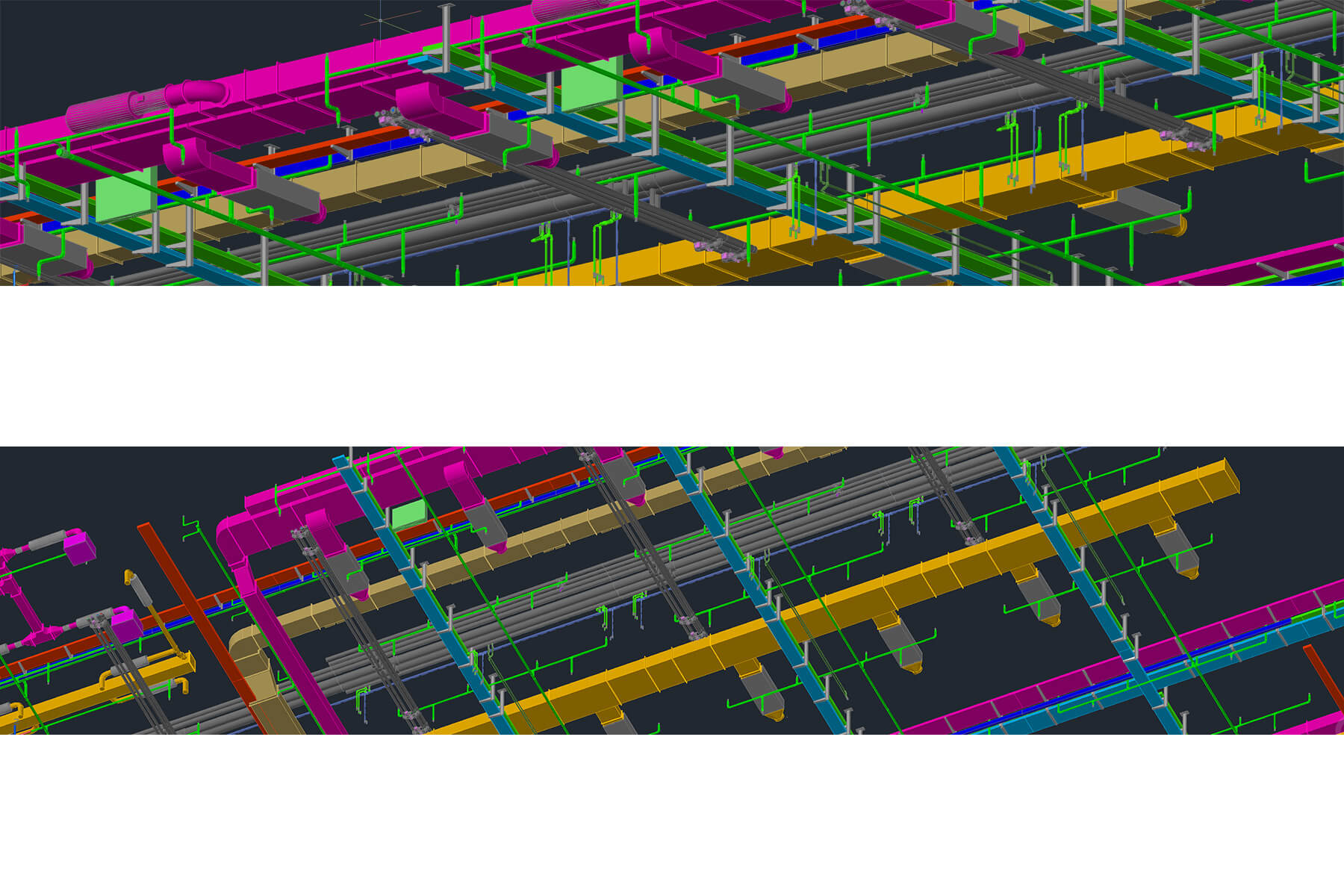

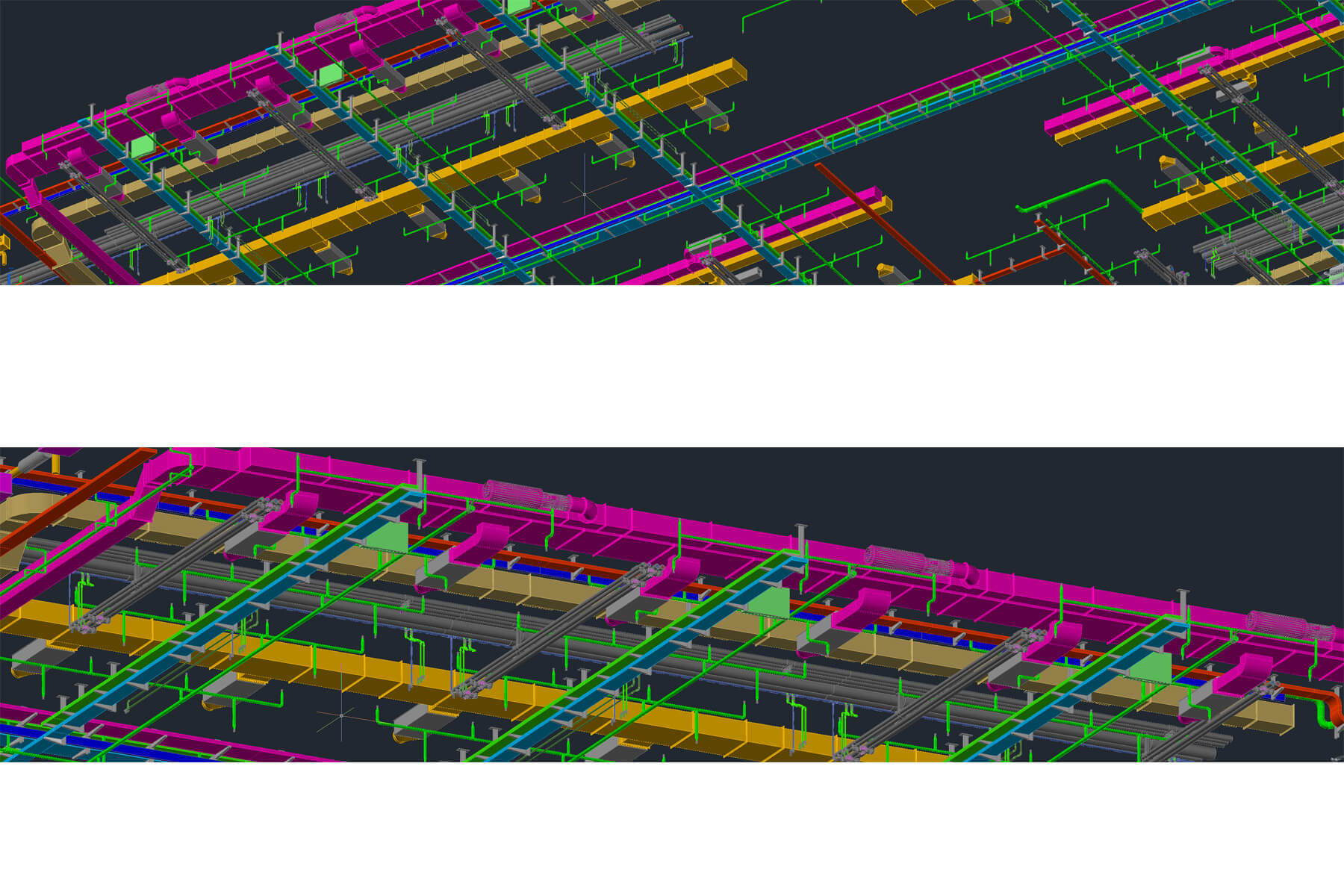

Die Ausführungsplanung und Vorbereitung der Vergabe in der Phase DD (Detail Design) wurde für die Architektur, Tragwerksplanung und TGA Planung jeweils durch Fachplaner bzw. Architekten erbracht und sowohl konstruktiv als auch datentechnisch in ein digitales Gesamtmodell mit dem Schwerpunkt der Modularisierung integriert. Mit der Durchführung und Überwachung wurde seitens der Bauherrn ein Construction Manager eingesetzt.

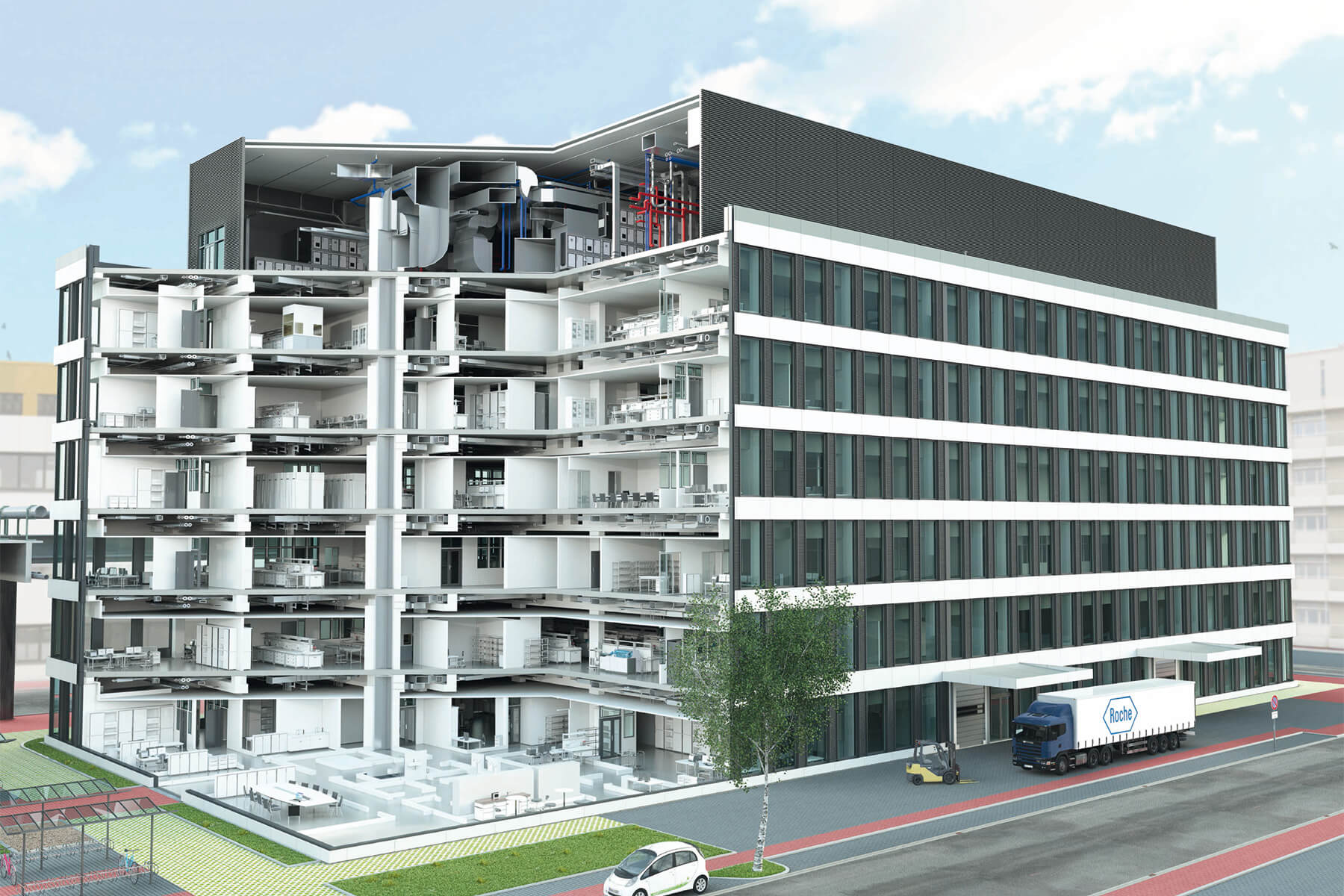

3D-Visualisierung © Roche LIM Mannheim

Leistungen
Generalplanung Architektur und Haustechnik, Systemintegration, Modularisierung, Datenbankgestützter Entwurf, Gewerkeübergreifende Befestigungstechnik, Vorfertigungseinheiten im Bereich TGA, Internetbasierter Projektraum

Projektdaten

Standort
Mannheim

Bauherr
Roche Diagnostics GmbH

Architekt Entwurf
digitales bauen GmbH

Architekt Ausführungsplanung
Schmidt & Schmidt

BGF
27.310 qm

Kosten
70 Mio €

Geschosse
9

Zeitraum
2012 – 2016
