Frankfurt am Main
Architektur- und Technikkoordination für zukunftsweisendes Rechenzentrum
Modulare Gebäudetechnik für Levi’s europäisches Distributions Zentrum
© Digital Realty
Wiederholung der Energieversorgungsräume
Modulare Gebäudetechnik Levi’s Distributionszentrum
Identische Routings und gleiche Segmentierung bei der Stromschienenführung
Raster und Flächenplan sind die Grundlage zur Verortung der Module

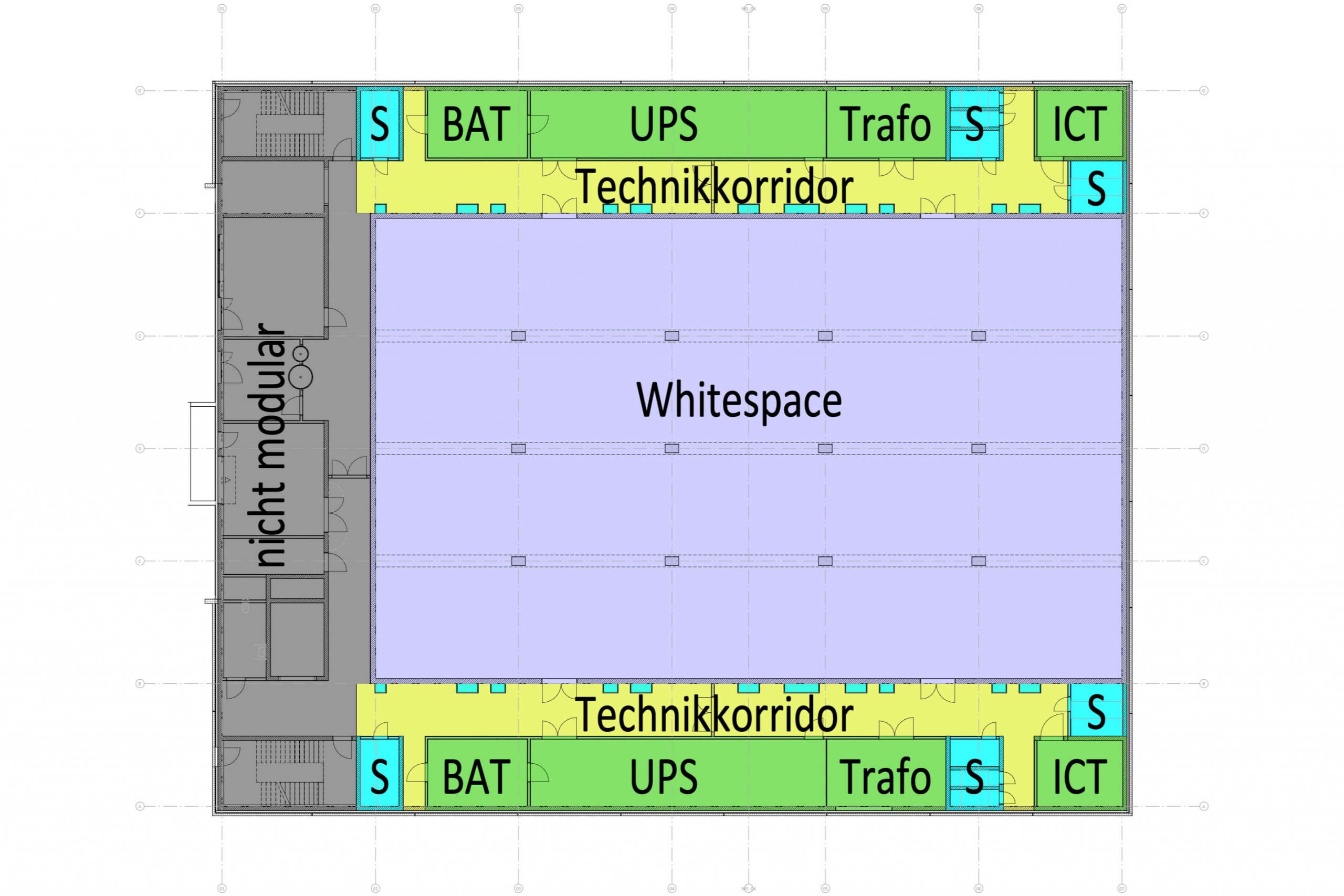

4 Stockwerke mit 2 identischen, spiegelsymmetrischen Energieversorgungsräumen
Energieversorgungsräume mit Battery Room, Niederspannungshauptverteiler + UPS und Transformator
Im Herzen von Frankfurt entsteht mit FRA27 ein zukunftsweisendes Rechenzentrum, das technologische Innovation mit nachhaltiger Architektur verbindet. Der viergeschossige Kubus, gekrönt von einer elegant zurückgesetzten Dachebene, ist ein Beispielprojekt für fortschrittliche Dateninfrastruktur.
Auf jeder der vier Etagen erstreckt sich eine umfangreiche Serverfläche, die durch einen u-förmigen, innenliegenden Flur zugänglich gemacht wird. U-förmig angeordnet an den Außenwänden finden sich die Technikräume für Stromversorgung, Trafo und IT-Anlagen, ergänzt durch praktische Nebenräume wie Lager und WCs sowie Büros im Erdgeschoss. Die Kühlaggregate auf dem Dach sorgen für ein optimales Klima in den Serverräumen, während darunter weitere technische Anlagen, teilweise in separaten Räumen, das Fundament der Anlage bilden.
Rohbau Vorfertigung:
Schneller Bauen mit Halbfertigteilen direkt aus dem Betonwerk
Referenzieren statt kopieren: Bessere Performance im 3D-Modell
Halbfertigteile Rohbau Wand Aufstellplan

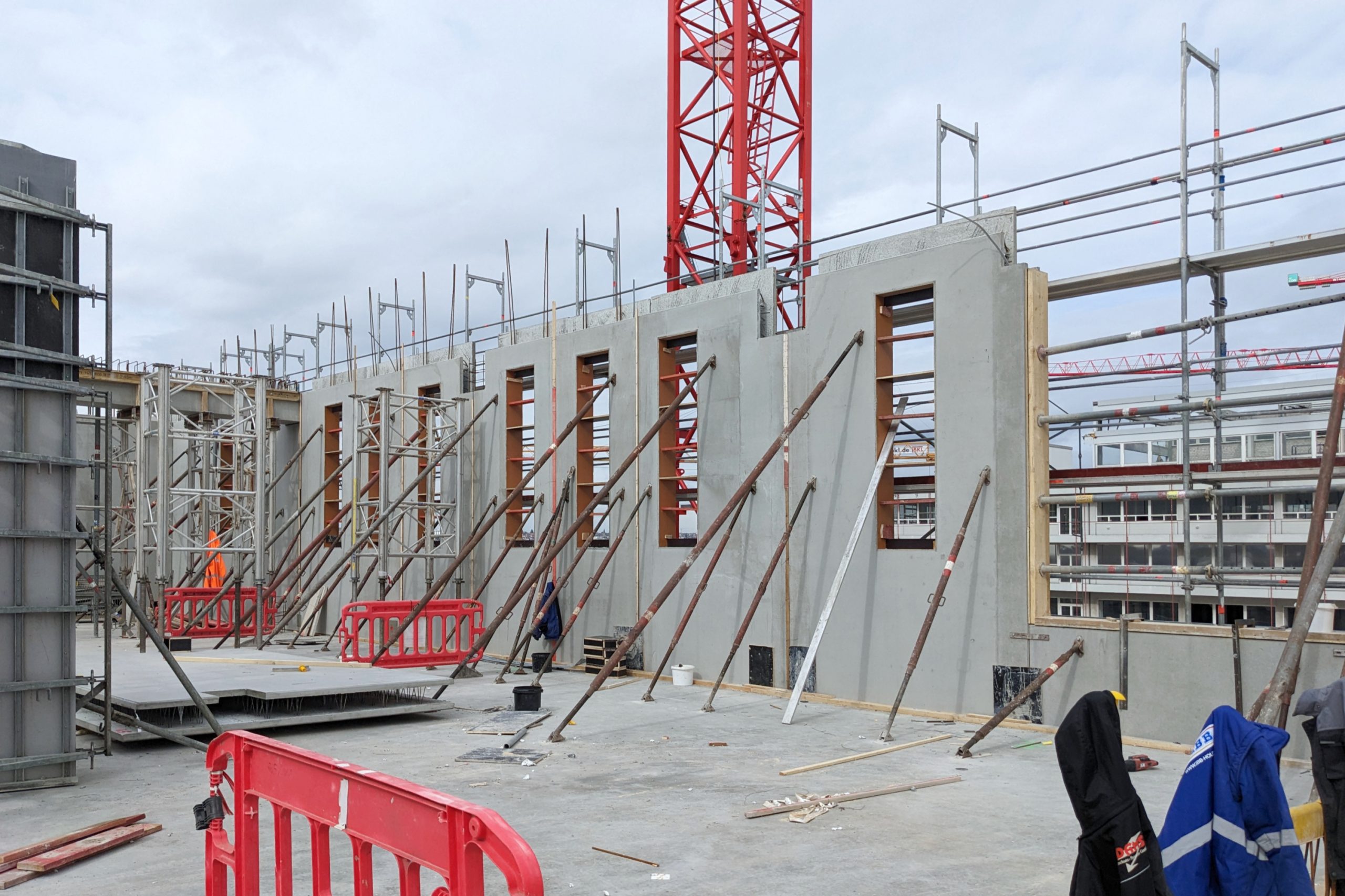

Halbfertigteile Rohbau Wand Montage

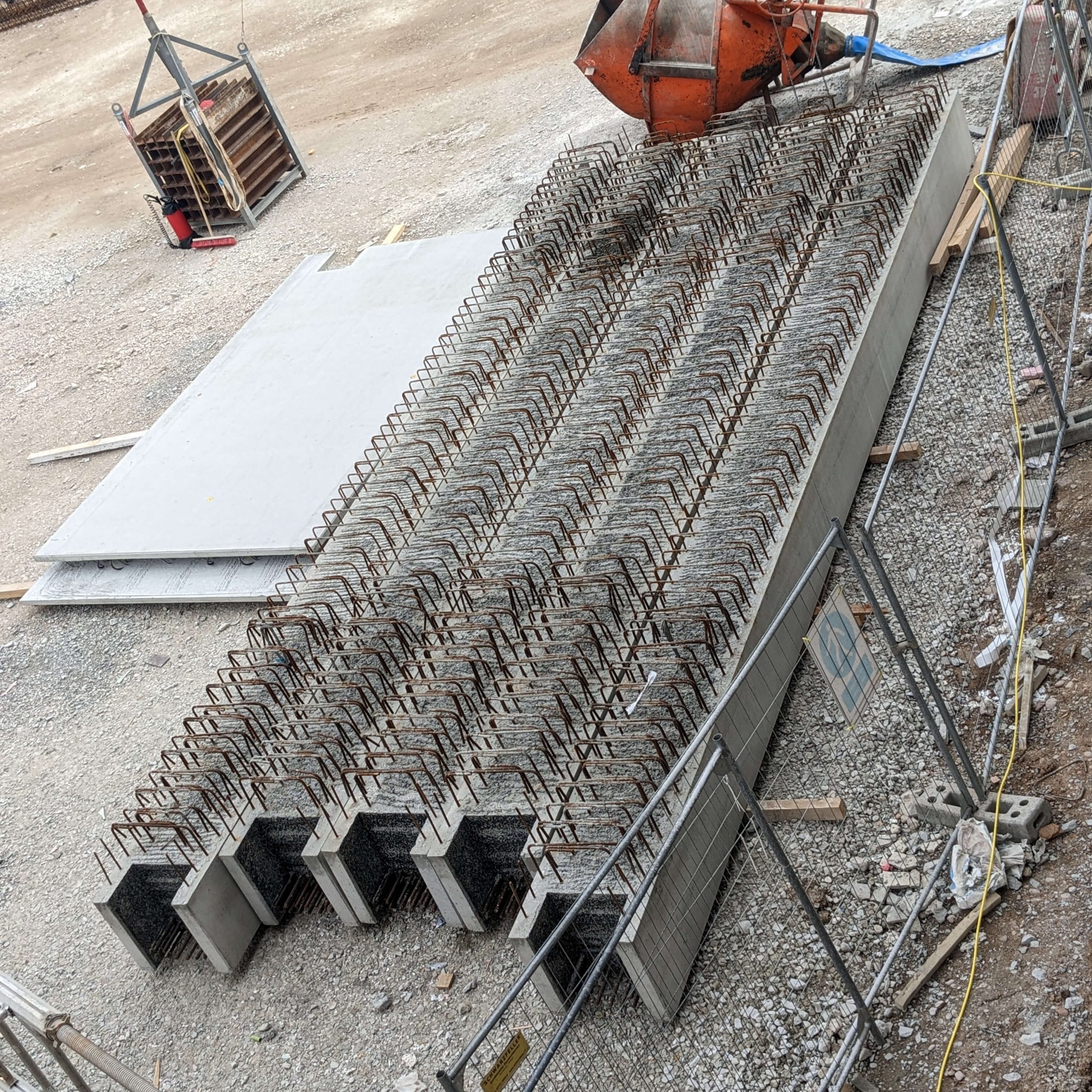

Halbfertigteile Rohbau Unterzug

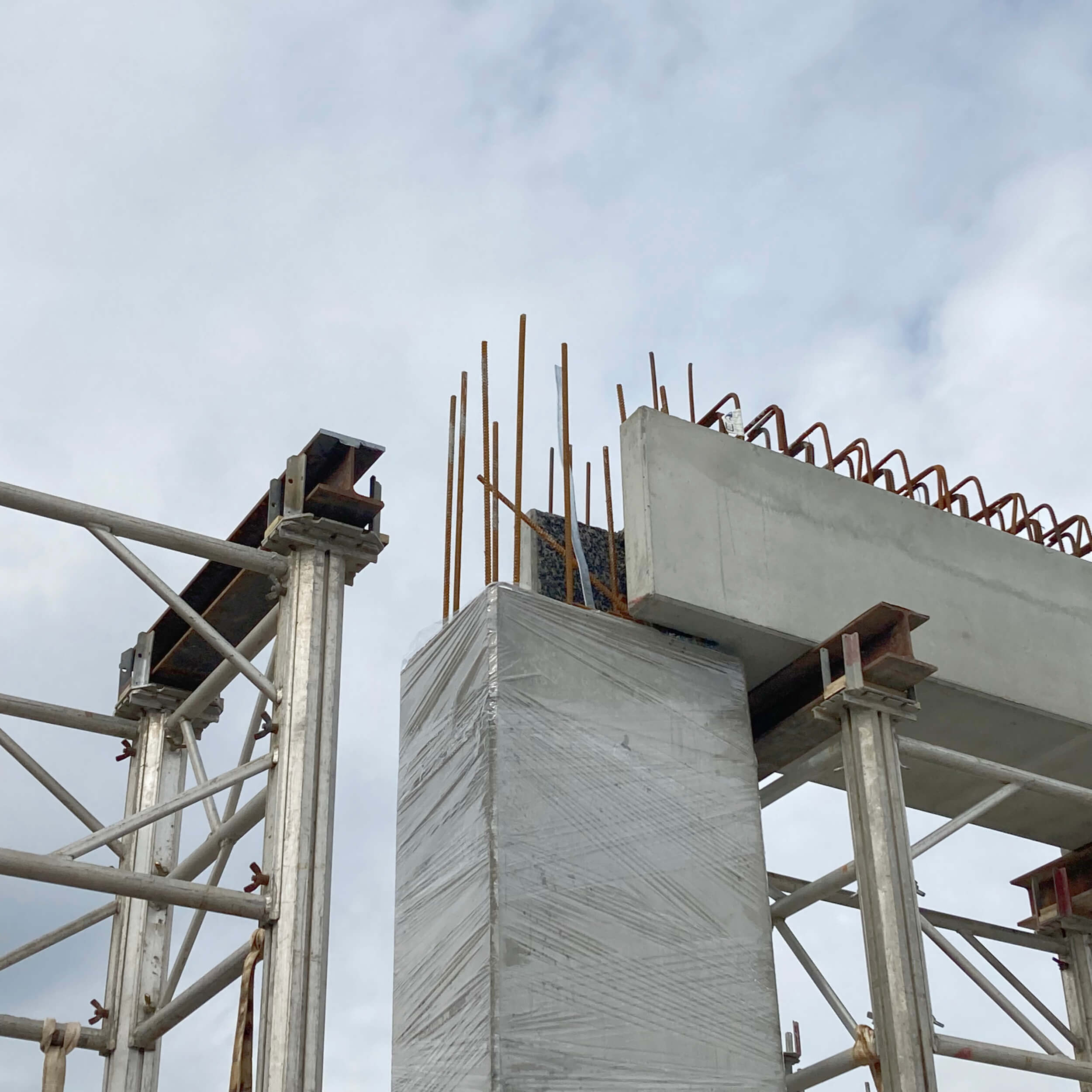

Halbfertigteile Rohbau Stütze und Unterzug

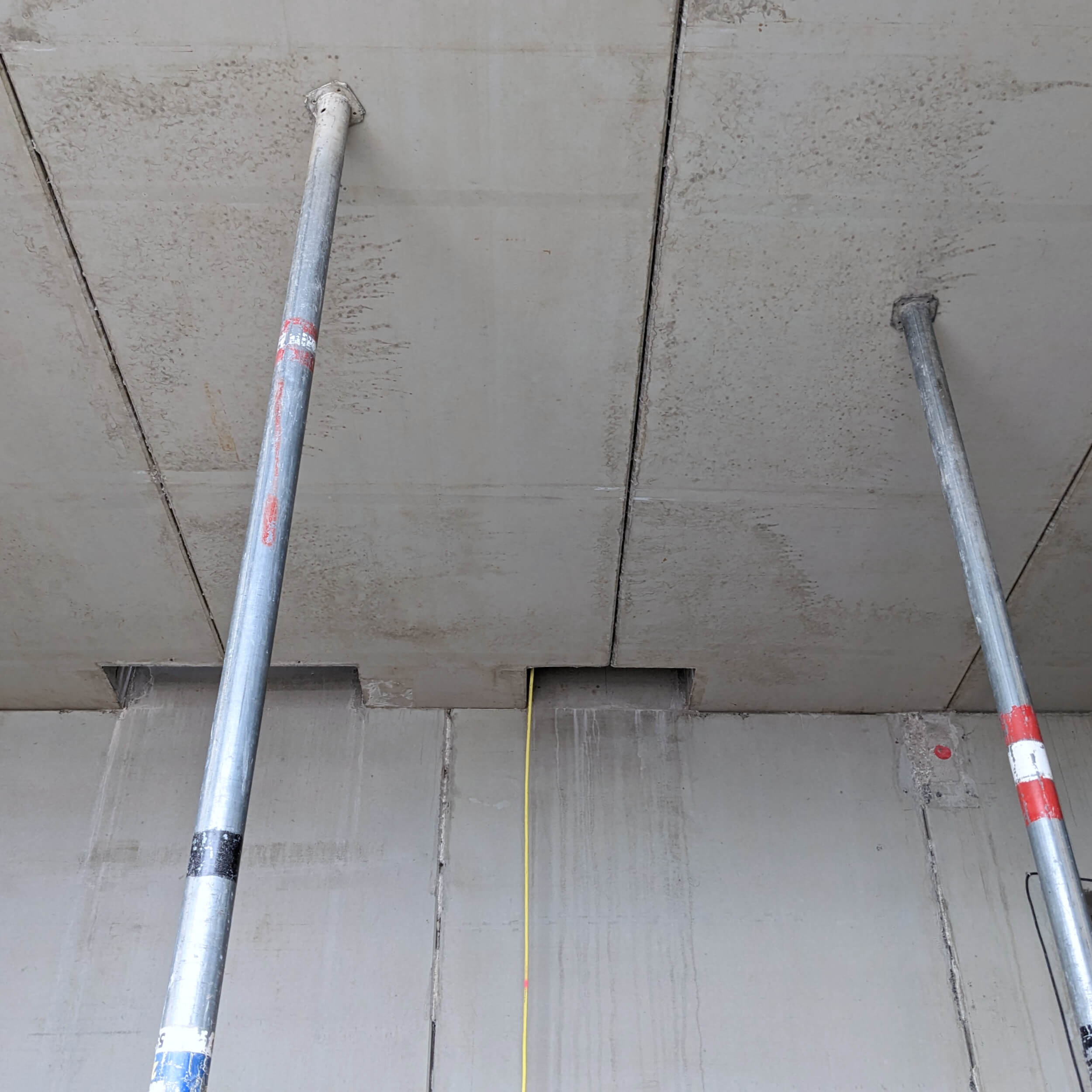

Halbfertigteile Rohbau Decke
Weniger Wand-/Deckentypen für die Vorfertigung
Modulare Gebäudetechnik Levi’s Distributionszentrum
75% der Durchbrüche aufgrund modularer Planung identisch.
Raster und Flächenplan sind die Grundlage zur Verortung der Module

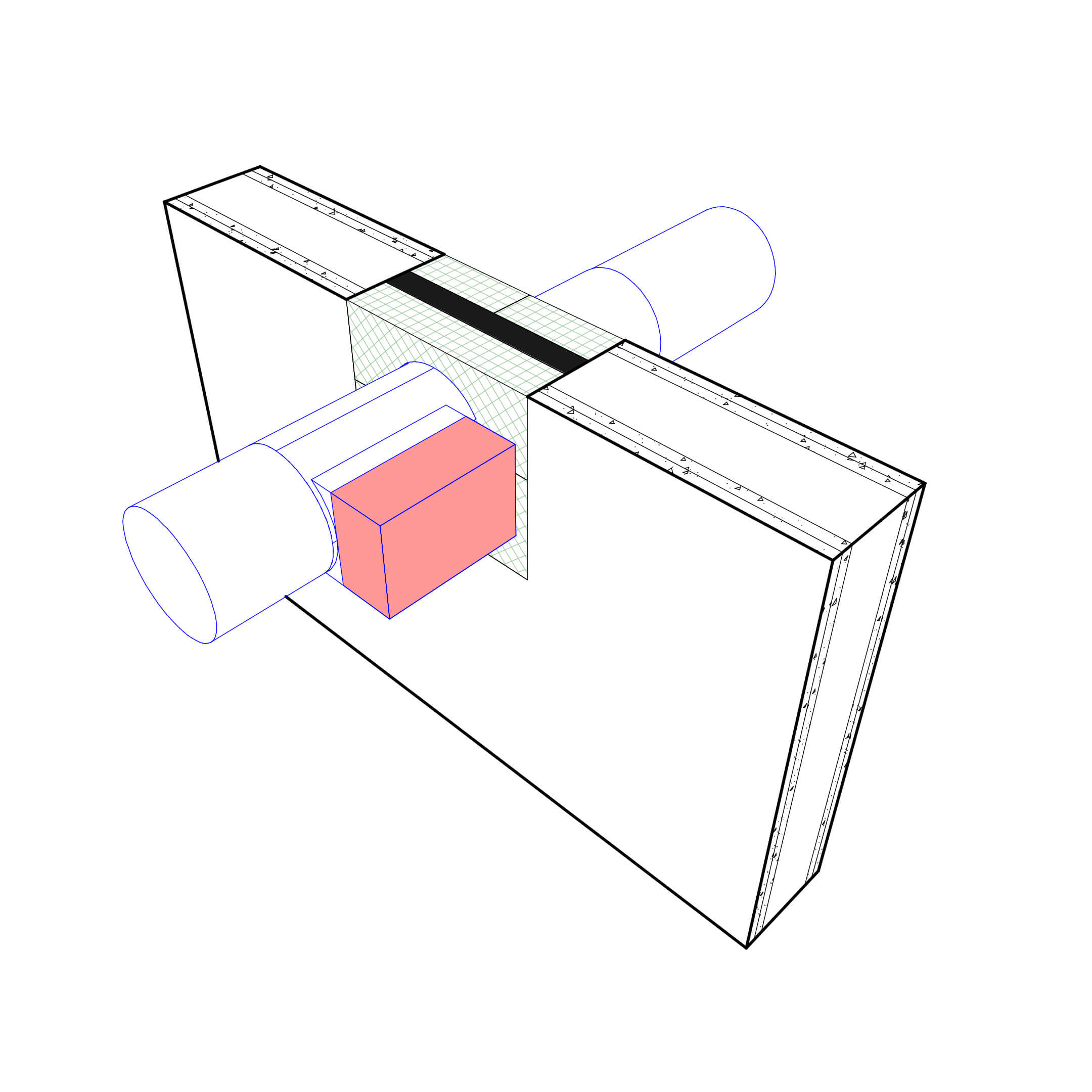

Durchbruch 1
Durchbruch 2
Durchbruch 3
Durchbruch 4
Leistungen digitales bauen
Modularisierung, Systemintegration, Durchbruchsplanung
(als Teil des TGA Planungsteams von Drees & Sommer)
Leistungen Drees & Sommer
Generalplanung RIBA Stage 1-5 / LPH 1-8, Freianlagenplanung, CFD-Analysen, Qualitätssicherung und Qualitätskontrolle Baumanagement, HBO-Bauleitung
Projektdaten
Standort
Frankfurt am Main
Bauherr
Auftraggeber/Architekt
BGF
15.560 m2
Whitespace
ca. 4.800 m2, Kapazität von 10,2 MW
Zeitraum
2022 – 2024
Abstimmung der Tragwerkstützen auf das Raster der Kaltgänge:
Maximierung der Serverracks im White Space
Referenzieren statt kopieren: Bessere Performance im 3D-Modell
Maximierung der Serverracks im White Space
TGA Modularisierung White Space FRA27 Rechenzentrum
Katalog Sprinklermodule im Bauteil 1
Konstruktive Durcharbeitung zur Vermeidung von Konflikten auf der Baustelle.
Geänderte Anforderungen an ein Bauteil während der Planung
Einfach ändern
Einfach ändern
Bauteil Sprinkler
Baugruppe Sprinkler
Mit Liste der referenzierten Bauteile
Modul Sprinkler
Mit Liste der referenzierten Baugruppen
Katalog Sprinklermodule
(Ausschnitt)
80.000 Sprinkler im Hochregal Bauteil 3
Referenzieren statt kopieren:
Bessere Performance im 3D-Modell
Referenzieren statt kopieren: Bessere Performance im 3D-Modell
