CAD CAM MONTAGESCHIENEN DECKENKOFFER

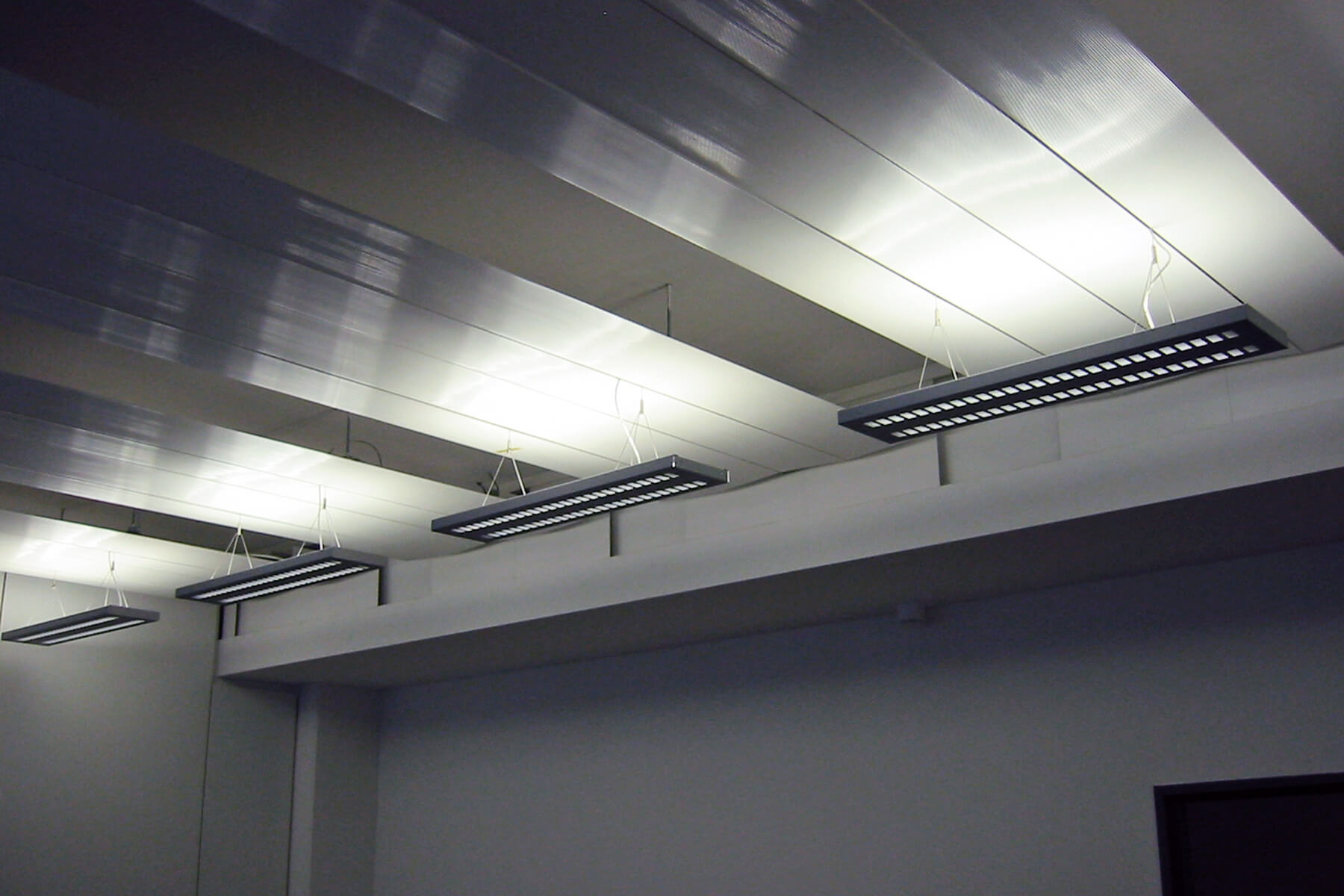

CAD CAM Deckenkoffer im Projekt Deutschlandzentrale Microsoft München Unterschleißheim

CAD CAM Montageschienen
Bauen wie geplant.

digitales_bauen_cad_cam_deckenkoffer_koordinationsplan_1800_1200

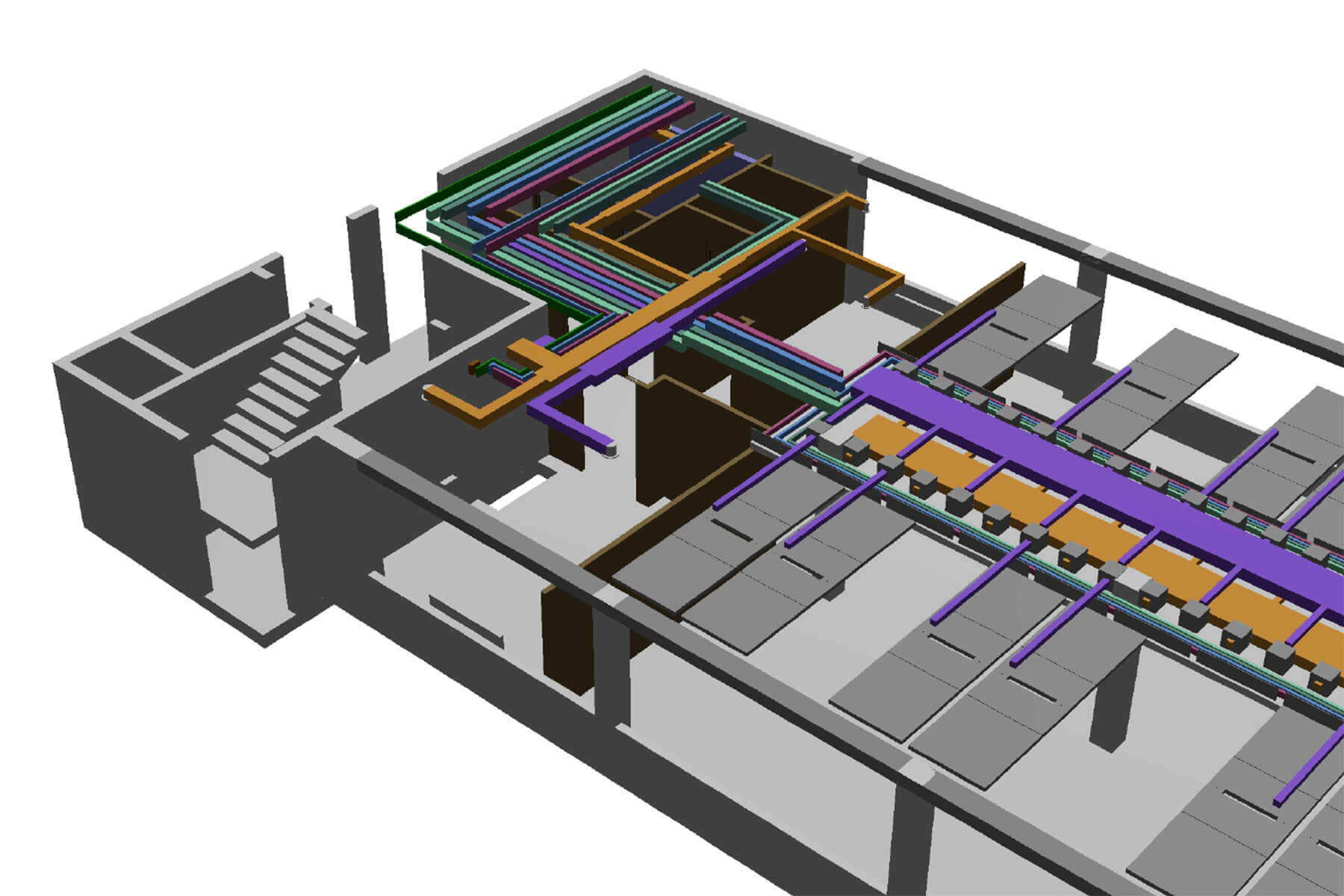

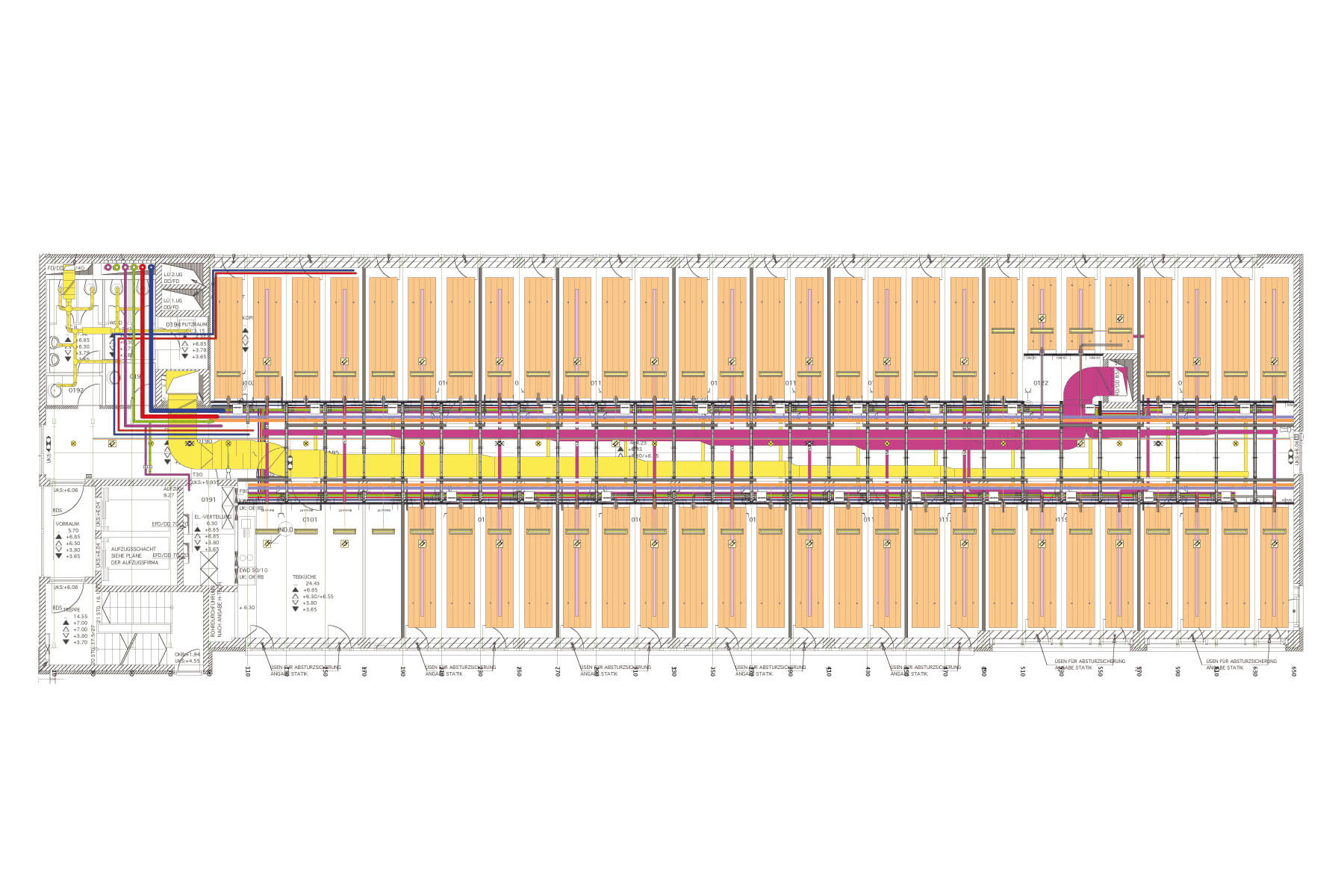

Koordinationsplan Deckeninstallation im Projekt IT-Port Serono Unterschleißheim

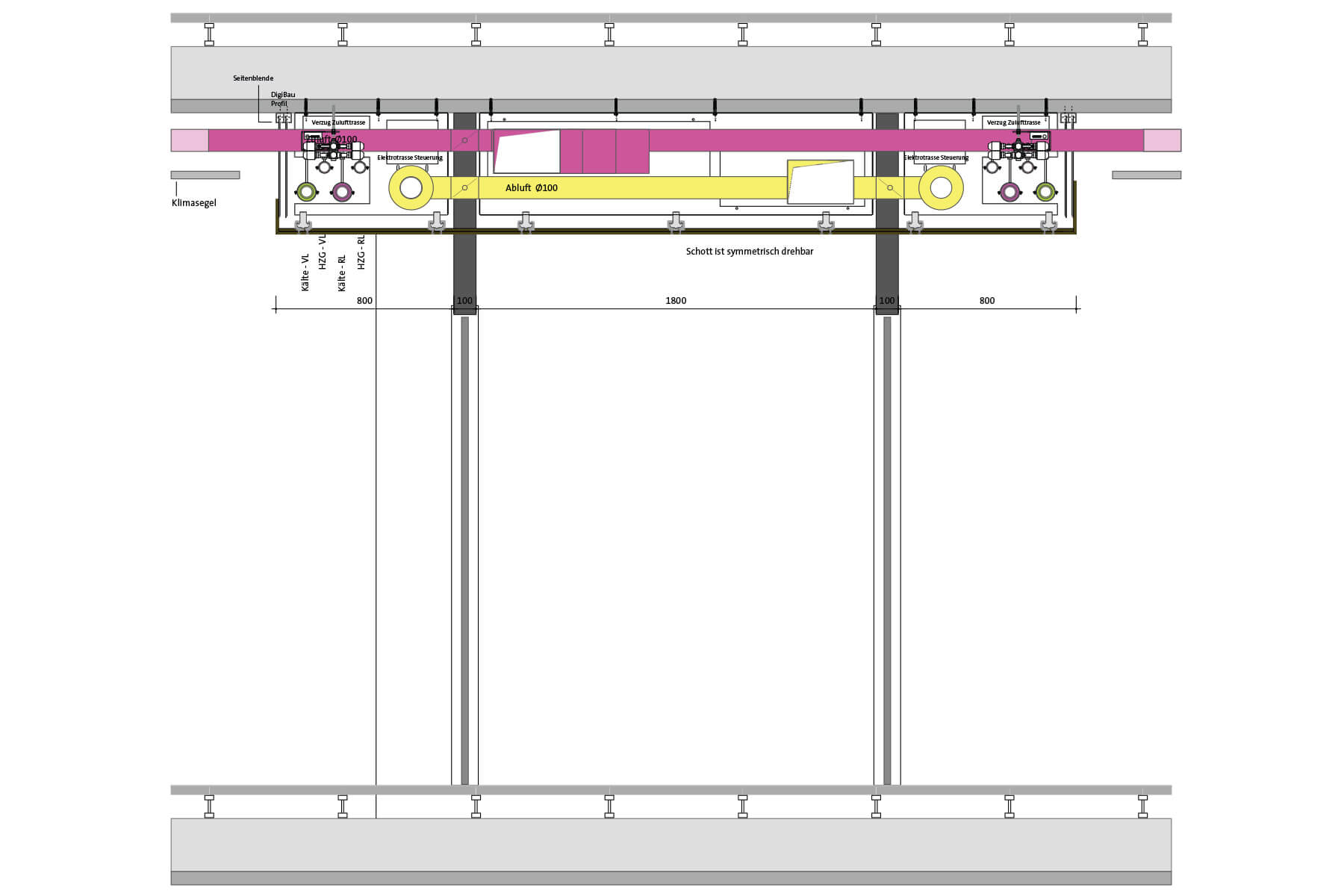

Gewerkeübergreifende Trassenführung

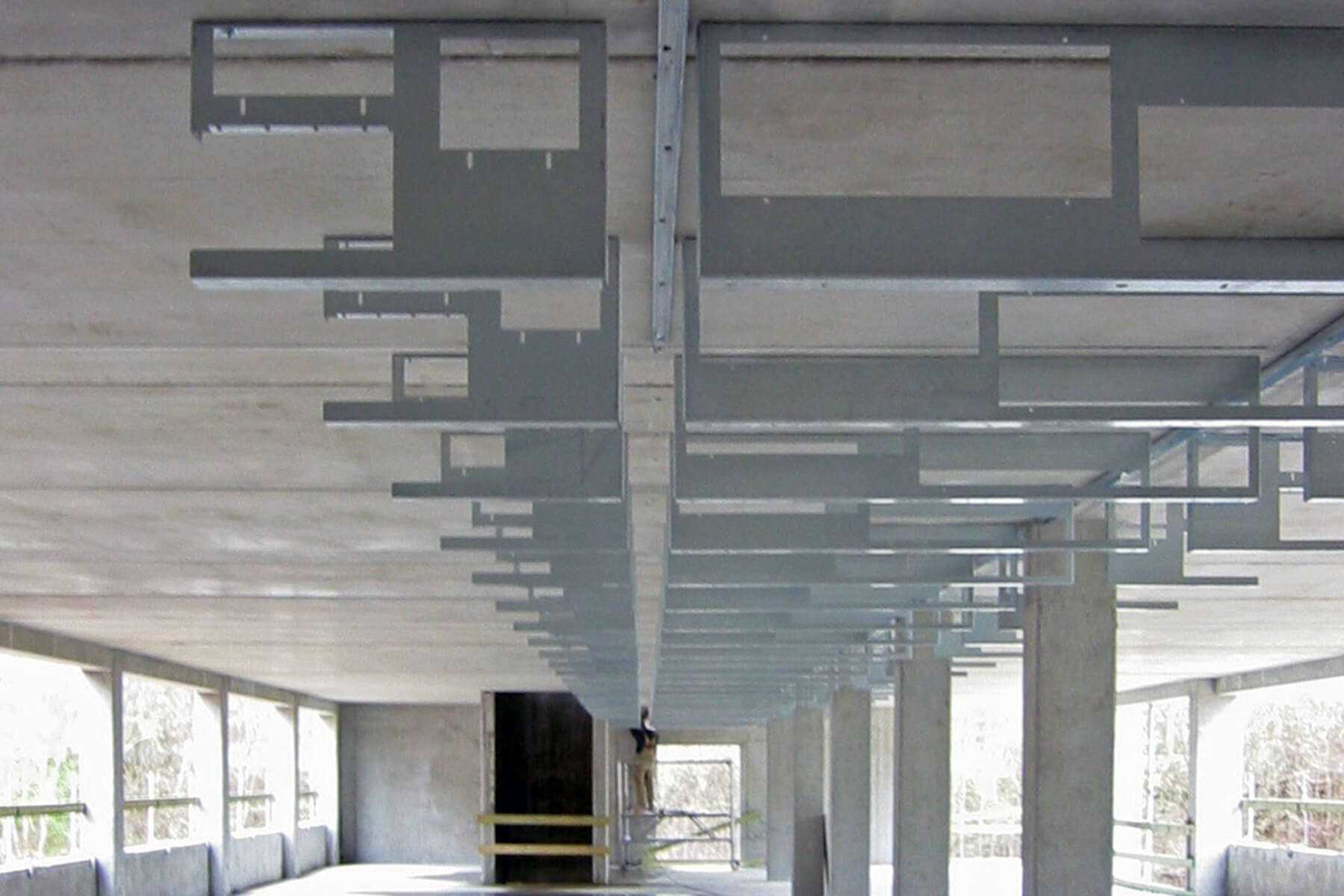

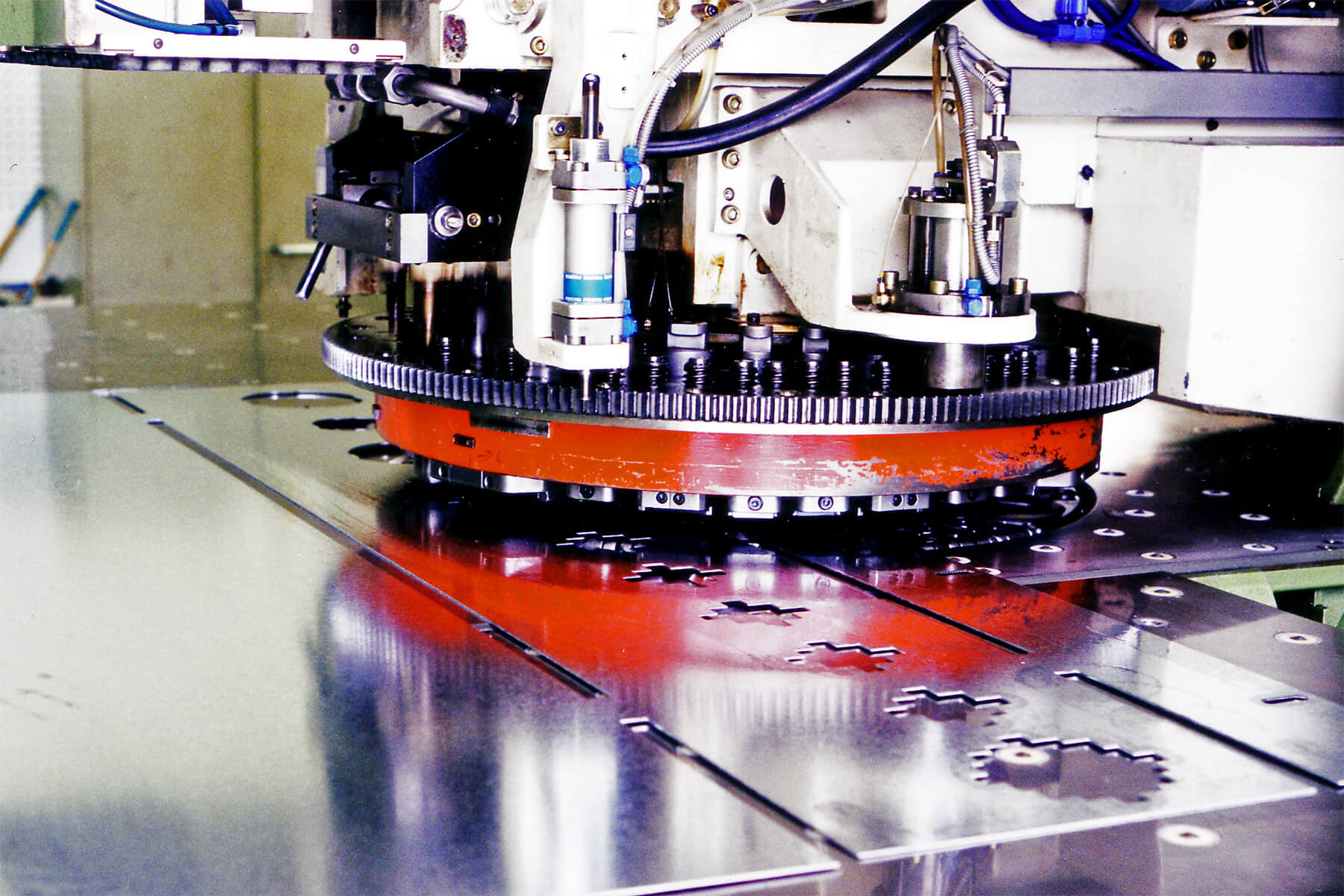

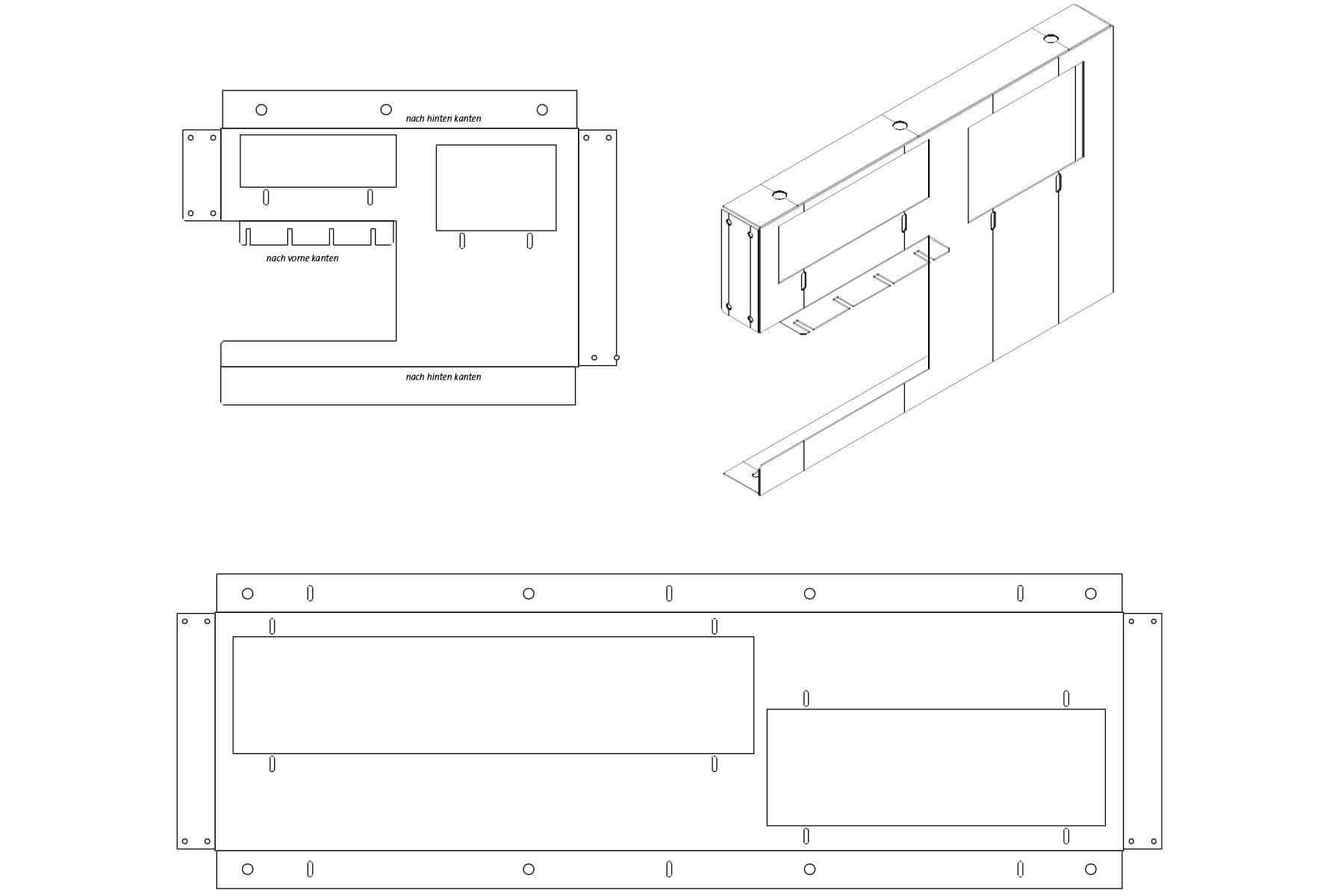

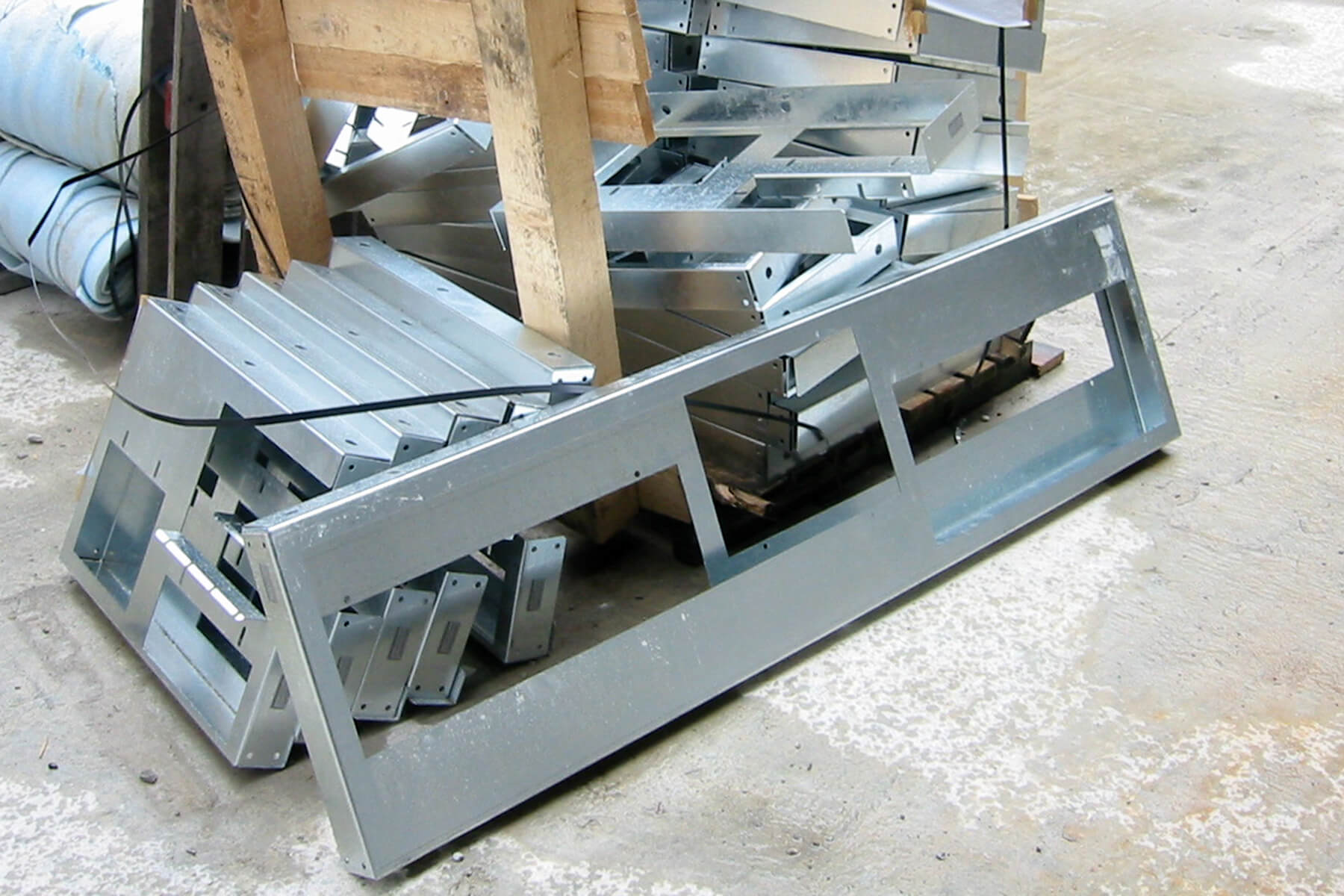

In den Projekten Deutschlandzentrale Microsoft und Serono IT-Port, beide in München-Unterschleißheim, wurde eine Deckenkofferkonstruktion entwickelt, die die Trassenführung und die Verkleidung in einer gemeinsamen gewerkeübergreifenden Abhängung integriert. Die Konstruktion ist parametrisch, kann also einfach an verschiedene Gebäudegeometrien und Installationsführungen angepasst werden. Sie kann aus Standardblechtafeln mit Hilfe von üblichen Bearbeitungsmaschinen kostengünstig gefertigt werden. Die Errichtungskosten lagen in den Beispielprojekten ca. 30% unter einer konventionellen Deckenkofferkonstruktion gebildet aus Einzelgewerken.

Konflikte auf der Baustelle vermeiden

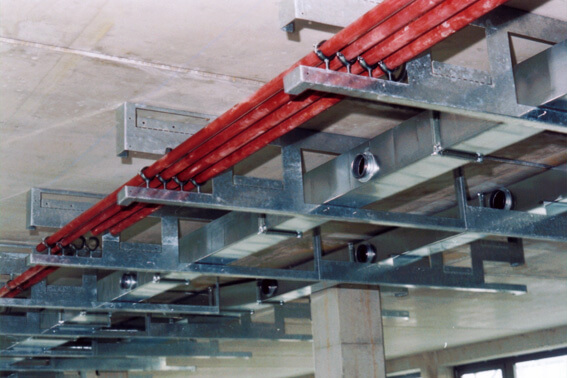

In der Traverse sind alle Befestigungspunkte für die Installationsführung genau festgelegt. Dadurch findet jedes Gewerk seinen Platz. Konflikte auf der Baustelle zwischen den Gewerken werden vermieden. Der Deckenkoffer wird so gebaut wie geplant. Er ist damit revisionsgerecht.

Leistungen
CAD CAM Montageschienen, Gewerkeintegration, Standardisierung, Industrielle Vorfertigung, Bauen wie geplant

Referenzen
Deutschlandzentrale Microsoft
IT-Port Serono
