CAD CAM MONTAGESCHIENEN, WAND- UND DECKENDURCHBRÜCHE

Montageschienen Boden im Projekt Fiducia Karlsruhe

CAD CAM Montageschienen.
Bauen wie geplant.

Montageergebnis stimmt zwingend mit der Planung überein

Wie kann eine kollisionsfrei abgestimmte und optimierte Trassenplanung auf der Baustelle wie gewünscht konfliktfrei und rationell umgesetzt werden?

Montageergebnis stimmt zwingend mit Planung überein
Für diese Anforderung hat digitales bauen ein einzigartiges Bauverfahren entwickelt, welches direkt aus der koordinierten Trassenplanung heraus mit Hilfe von CNC-Maschinen maßgeschneiderte Befestigungstraversen und Schalungskörper aus Blech herstellt. Diese Bauteile werden von einem Montagebetrieb in Zusammenarbeit mit einem Vermesser im Rohbau montiert. Die nachfolgenden Installationsbetriebe finden auf den Bauteilen alle Befestigungspunkte für die Montage ihrer Installationstrassen vor. Das Montageergebnis stimmt damit zwingend mit der Planung überein. Neben den positiven Effekten für die Bauabläufe generiert dieses Verfahren erhebliche Vorteile für den Nutzer und Betreiber. Alle Trassen und Wartungspunkte befinden sich exakt an den vorgesehenen und dokumentierten Stellen.

Exakte Umsetzung der Brandschutzvorschriften
Im Bereich der Decken- und Wanddurchbrüche garantieren die Schablonen die exakte Umsetzung der Brandschutzvorschriften, hier insbesondere die Abstände von Leitungen und das Verschließen der Öffnungen. Die Rohrhülsen werden in diesem Fall direkt mit den notwendigen Brandschutzmanschetten (z.B. Conlit-Schalen) ausgerüstet. Die Baustellen werden so um ein erhebliches Ausführungsrisiko entlastet.

Leistungen
Vermeidung von Konflikten, Einhaltung Brandschutzvorschriften, Bauen wie geplant

Referenzen
Fiducia Karlsruhe
IT-Port München
Studentenwohnheim Esslingen

Montageschienen Deckendurchbruch

Montageschienen Wanddurchbruch

Montageschienen Boden

Kunden- und Projektverwaltung

Konfiguration der Bauteile im Internet

Einpassen des Bauteils in die Montageplanung

Die generierte Fertigungszeichnung

CNC Fertigung

Kommissionierung und Logistik

Vermessung

Einbau auf Filigrandecke

Verlorene Schalung

Installation und Ausführung Brandschutz

Koordinierter Wanddurchbruch

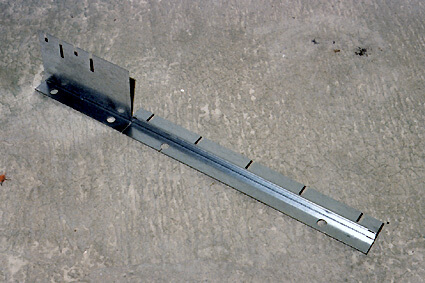

CAD CAM Montageschiene

Einbau entlang Fluchtlinie

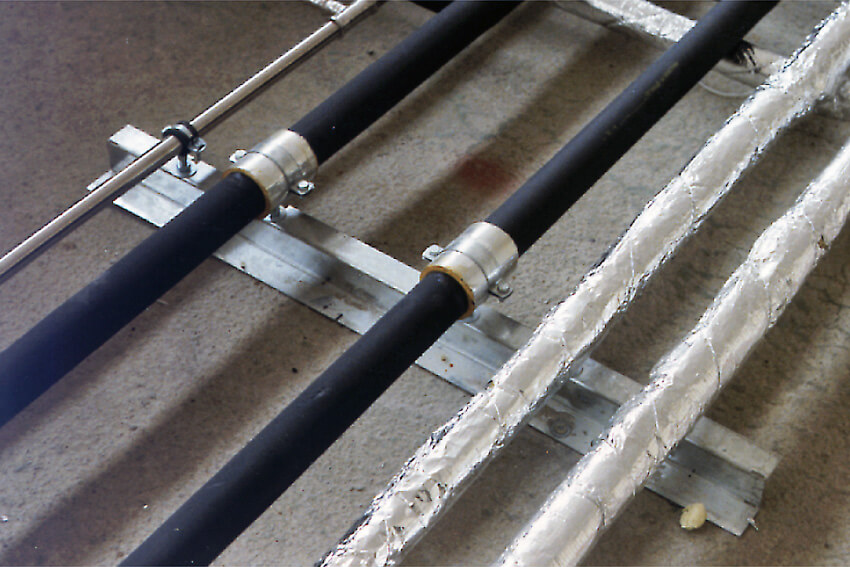

Installation

Bauen wie geplant

digital planen,
bauen
und betreiben

digitales bauen
Augartenstraße 1
76137 Karlsruhe
+49 721 266756 10
info@digitales-bauen.de

© digitales bauen 2025
Impressum
Datenschutz

Der Beitrag <span style="font-weight:700;hyphens:auto;-webkit-hyphens:auto;-ms-hyphens:auto;text-transform: uppercase;">CAD CAM MONTAGESCHIENEN WAND- UND DECKENDURCHBRÜCHE </span></br><span style="font-weight:400;">Industrielles Bauen </span></br></br> erschien zuerst auf digitales bauen.

]]> https://digitales-bauen.com/portfolio-items/cad-cam-montageschienen-wand-und-deckendurchbruecheindustrielles-bauen/feed 0 CAD CAM MONTAGESCHIENEN Industrielles Bauen https://digitales-bauen.com/portfolio-items/cad-cam-montageschienenindustrielles-bauen Mon, 05 Aug 2019 09:50:04 +0000 https://www.digitales-bauen.de/?post_type=avada_portfolio&p=853 Industrielles Bauen CAD CAM MONTAGESCHIENEN DECKENKOFFER CAD CAM Deckenkoffer im Projekt Deutschlandzentrale Microsoft München Unterschleißheim CAD CAM Montageschienen Bauen wie geplant. Koordinationsplan Deckeninstallation im Projekt IT-Port Serono Unterschleißheim Gewerkeübergreifende Trassenführung In den Projekten Deutschlandzentrale [...]

Der Beitrag <span style="font-weight:700;">CAD CAM MONTAGESCHIENEN </span></br><span style="font-weight:400;">Industrielles Bauen </span></br></br> erschien zuerst auf digitales bauen.

]]>

Industrielles Bauen

CAD CAM MONTAGESCHIENEN DECKENKOFFER

CAD CAM Deckenkoffer im Projekt Deutschlandzentrale Microsoft München Unterschleißheim

CAD CAM Montageschienen
Bauen wie geplant.

Koordinationsplan Deckeninstallation im Projekt IT-Port Serono Unterschleißheim

Gewerkeübergreifende Trassenführung
In den Projekten Deutschlandzentrale Microsoft und Serono IT-Port, beide in München-Unterschleißheim, wurde eine Deckenkofferkonstruktion entwickelt, die die Trassenführung und die Verkleidung in einer gemeinsamen gewerkeübergreifenden Abhängung integriert. Die Konstruktion ist parametrisch, kann also einfach an verschiedene Gebäudegeometrien und Installationsführungen angepasst werden. Sie kann aus Standardblechtafeln mit Hilfe von üblichen Bearbeitungsmaschinen kostengünstig gefertigt werden. Die Errichtungskosten lagen in den Beispielprojekten ca. 30% unter einer konventionellen Deckenkofferkonstruktion gebildet aus Einzelgewerken.

Konflikte auf der Baustelle vermeiden
In der Traverse sind alle Befestigungspunkte für die Installationsführung genau festgelegt. Dadurch findet jedes Gewerk seinen Platz. Konflikte auf der Baustelle zwischen den Gewerken werden vermieden. Der Deckenkoffer wird so gebaut wie geplant. Er ist damit revisionsgerecht.

Leistungen
CAD CAM Montageschienen, Gewerkeintegration, Standardisierung, Industrielle Vorfertigung, Bauen wie geplant

Referenzen
Deutschlandzentrale Microsoft
IT-Port Serono

Detailschnitt Deckenkoffer

3D Visualisierung

Produktionszeichnung Traverse

CNC Fertigung

Anlieferung CAD CAM Bauteile

Einbau durch Vermesser und Montagebetrieb

Installation

Fertigstellung des Deckenkoffers mit Anschluss von Kühlsegel und Beleuchtung

digital planen,
bauen
und betreiben

digitales bauen
Augartenstraße 1
76137 Karlsruhe
+49 721 266756 10
info@digitales-bauen.de

© digitales bauen 2025
Impressum
Datenschutz

Der Beitrag <span style="font-weight:700;">CAD CAM MONTAGESCHIENEN </span></br><span style="font-weight:400;">Industrielles Bauen </span></br></br> erschien zuerst auf digitales bauen.

]]> STUDENTENWOHNHEIM ESSLINGEN Industrielle Vorfertigung https://digitales-bauen.com/portfolio-items/studentenwohnheim-esslingenindustrielle-vorfertigung Mon, 05 Aug 2019 09:40:47 +0000 https://www.digitales-bauen.de/?post_type=avada_portfolio&p=906 Industrielle Vorfertigung STUDENTENWOHNHEIM ESSLINGEN Integrierte Leitungsführung Decke Integrationsplan Decke Leistungen TGA Gesamtplanung, Modularisierung, Industrielle Vorfertigung, CAD-CAM Montageschienen Projektdaten Standort Esslingen Bauherr Studentenwerk Stuttgart Architekt Heinz Maier Architekten Stutensee Zimmer [...]

Der Beitrag <span style="font-weight:700;hyphens:auto;-webkit-hyphens:auto;-ms-hyphens:auto;text-transform: uppercase;">STUDENTENWOHNHEIM ESSLINGEN </span></br><span style="font-weight:400;">Industrielle Vorfertigung </span></br></br> erschien zuerst auf digitales bauen.

]]>

Industrielle Vorfertigung

STUDENTENWOHNHEIM ESSLINGEN

Integrierte Leitungsführung Decke

Integrationsplan Decke

Leistungen
TGA Gesamtplanung, Modularisierung, Industrielle Vorfertigung, CAD-CAM Montageschienen

Projektdaten

Standort
Esslingen

Bauherr
Studentenwerk Stuttgart

Architekt
Heinz Maier Architekten Stutensee

Zimmer
126

Kosten
4 Mio €

Geschosse
4

Zeitraum
2007

Integrierte Leitungsführung Schacht

Logistik – Anlieferung der vorgefertigten Haustechnik Module auf der Baustelle

Montage Schacht und Sanitärzelle

digital planen,
bauen
und betreiben

digitales bauen
Augartenstraße 1
76137 Karlsruhe
+49 721 266756 10
info@digitales-bauen.de

© digitales bauen 2025
Impressum
Datenschutz

Der Beitrag <span style="font-weight:700;hyphens:auto;-webkit-hyphens:auto;-ms-hyphens:auto;text-transform: uppercase;">STUDENTENWOHNHEIM ESSLINGEN </span></br><span style="font-weight:400;">Industrielle Vorfertigung </span></br></br> erschien zuerst auf digitales bauen.

]]> FIDUCIA KARLSRUHE Generalplanung Haustechnik https://digitales-bauen.com/portfolio-items/fiducia-karlsruhegeneralplanung-haustechnik Mon, 05 Aug 2019 09:15:12 +0000 https://www.digitales-bauen.de/?post_type=avada_portfolio&p=1019 Generalplanung Haustechnik FIDUCIA KARLSRUHE Integrationsplan Fiducia Karlsruhe Mit CAD CAM Montageschienen wurde die gesamte Leitungsführung exakt umgesetzt. Integrierte Leitungsführung Fiducia Vollständige Zugänglichkeit und Revisionierbarkeit Die Bearbeitung des Projektes erfolgte als Generalplaner Haustechnik über [...]

Der Beitrag <span style="font-weight:700;">FIDUCIA KARLSRUHE </span></br><span style="font-weight:400;">Generalplanung Haustechnik </span></br></br> erschien zuerst auf digitales bauen.

]]>

Generalplanung Haustechnik

FIDUCIA KARLSRUHE

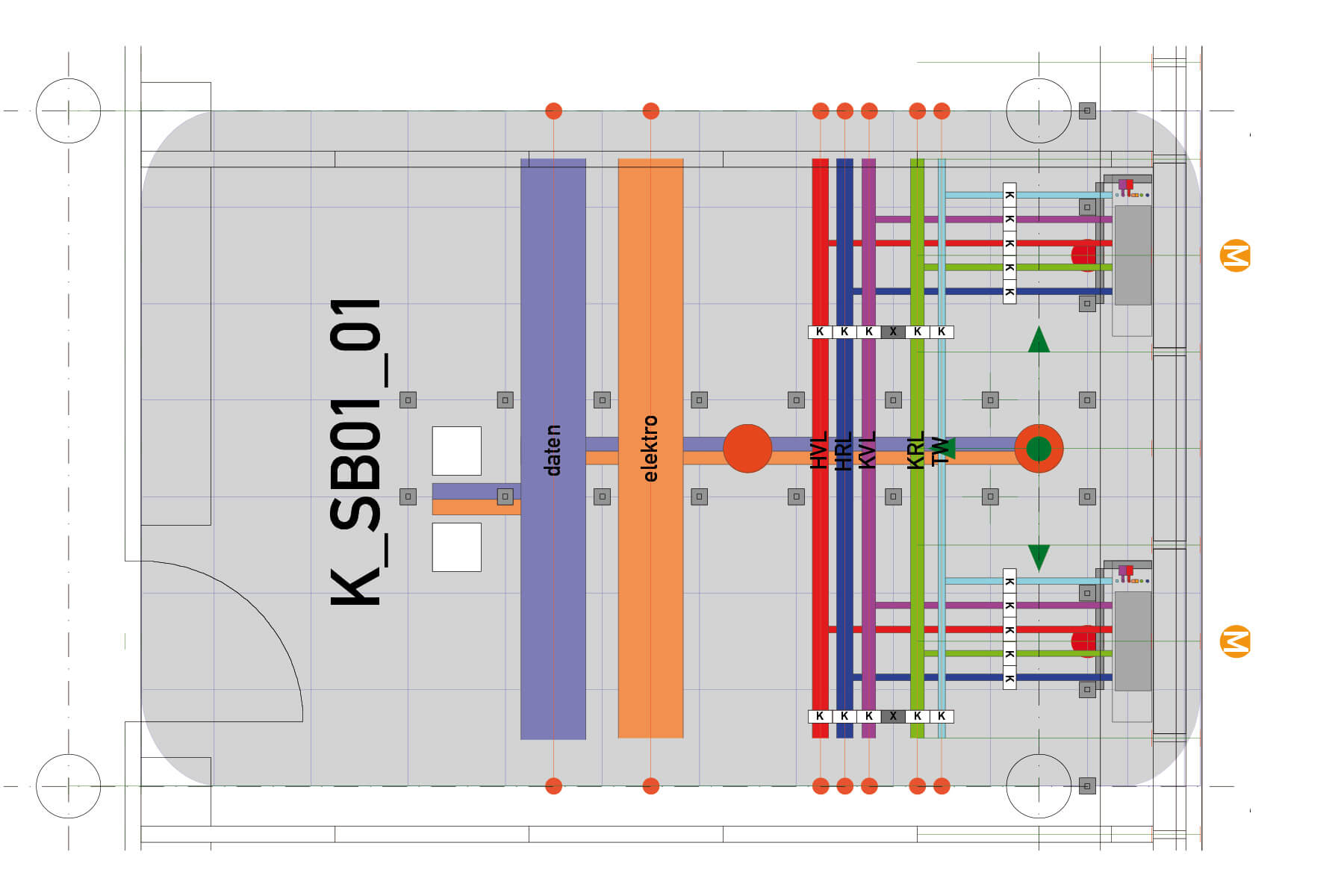

Integrationsplan Fiducia Karlsruhe

Mit CAD CAM Montageschienen wurde die gesamte Leitungsführung exakt umgesetzt.

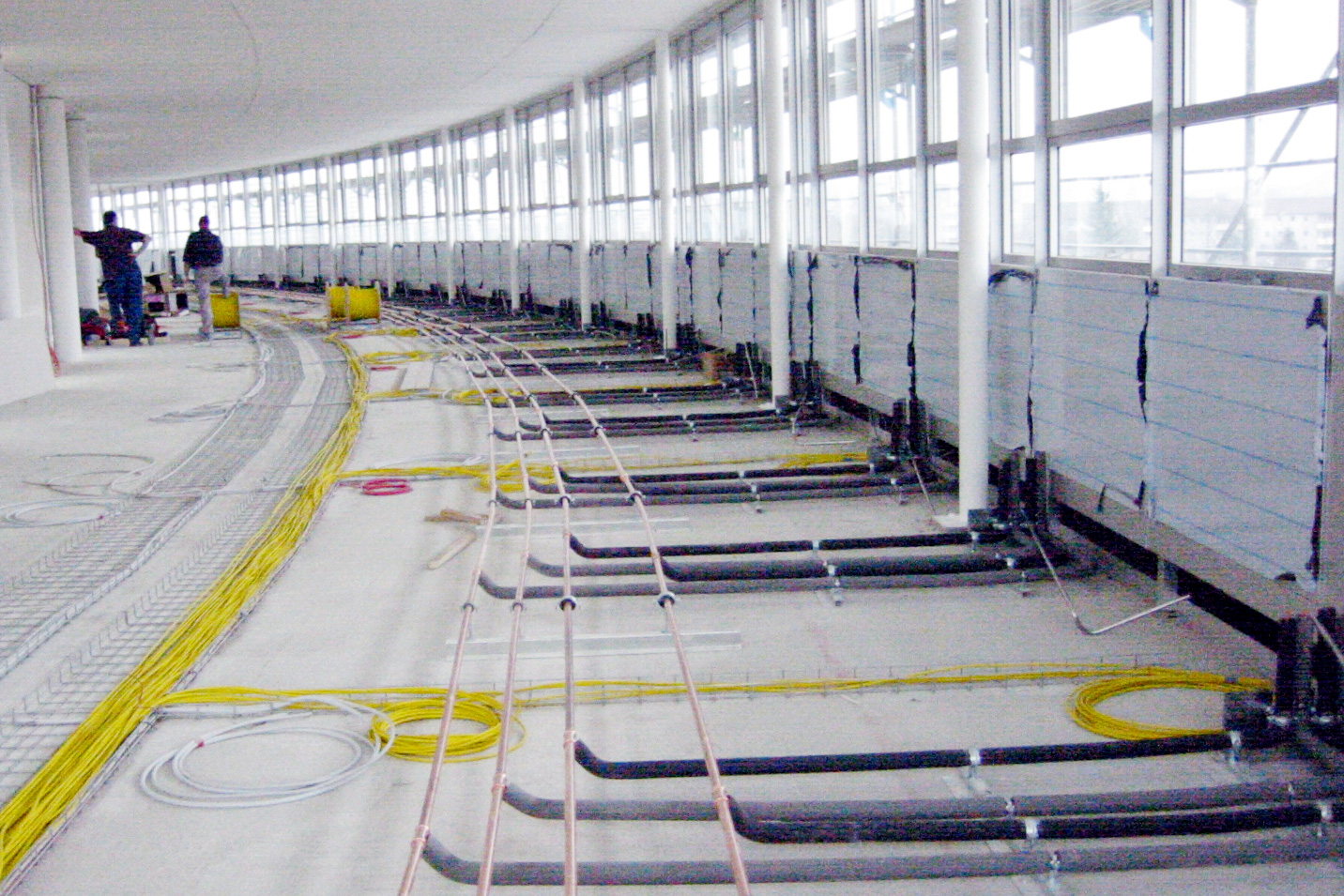

Integrierte Leitungsführung Fiducia

Vollständige Zugänglichkeit und Revisionierbarkeit
Die Bearbeitung des Projektes erfolgte als Generalplaner Haustechnik über alle Leistungsphasen der HOAI. In enger Zusammenarbeit mit dem Architekten konnten weite Teile des Gebäudes auf der Grundlage eines einzigen gewerkeübergreifenden Gebäudestandards geplant und umgesetzt werden. Ein weiteres zentrales Entwurfskriterium war die vollständige Zugänglichkeit und Revisionierbarkeit aller technischen Leitungssysteme und Komponenten im Gebäude, im Boden, in den Schächten und Sanitätbereichen. Um die präzise Ausführung zu gewährleisten wurde die gesamte Trassenführung ab Zentrale mit Hilfe der CAD CAM Montageschienen von digitales bauen realisiert. Diese Bauteile zwangen die ausführenden Firmen auf die genaue Einhaltung der koordiierten Installationstrassen. Im Bereich der Deckendurchführungen gewährleisten sie die brandschutzgerechte Ausführung.

Einheitliches Datenbanksystem
Da der Bauherr seine Immobilien mit dem gleichen Datenbanksystem betreibt, mit dem digitales bauen die Planung und Ausschreibung unterstützt, konnte dem Bauherrn mit Abschluss des Projektes das komplette Datenmodell für die weitere Verwendung im FM übergeben werden.

Leistungen
Generalplanung Haustechnik, Modularisierung, Systemintegration, Datenbankgestützter Entwurf, CAD CAM Montageschienen, Internetbasierter Projektserver

Projektdaten

Standort
Karlsruhe

Bauherr
Fiducia AG Karlsruhe

Architekt
Schmidt & Schmidt Karlsruhe

BGF
7.000 qm

Kosten
8,7 Mio €

Geschosse
6

Zeitraum
2002 – 2003

Integrationsplan vertikal

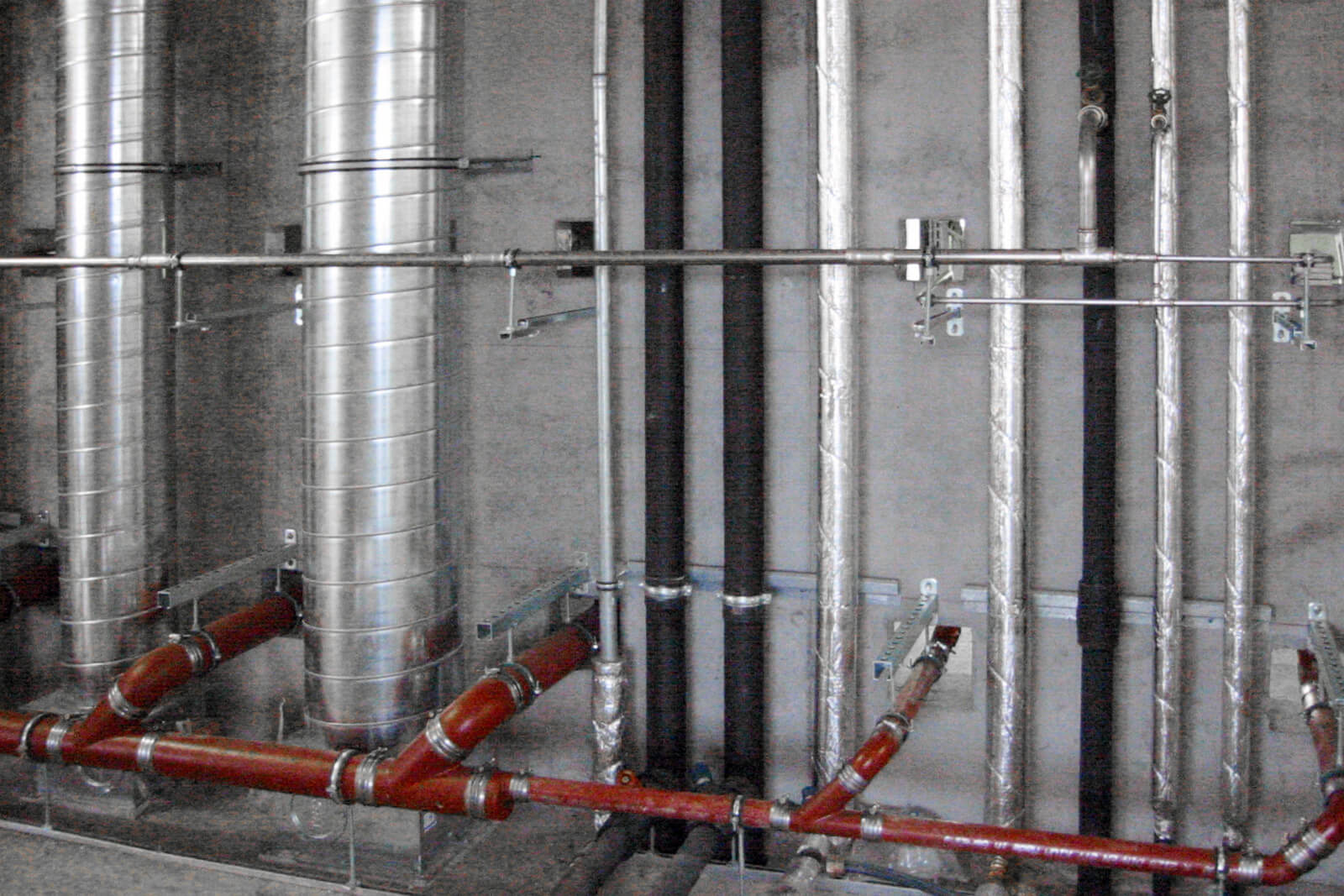

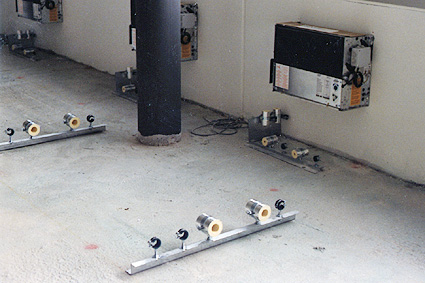

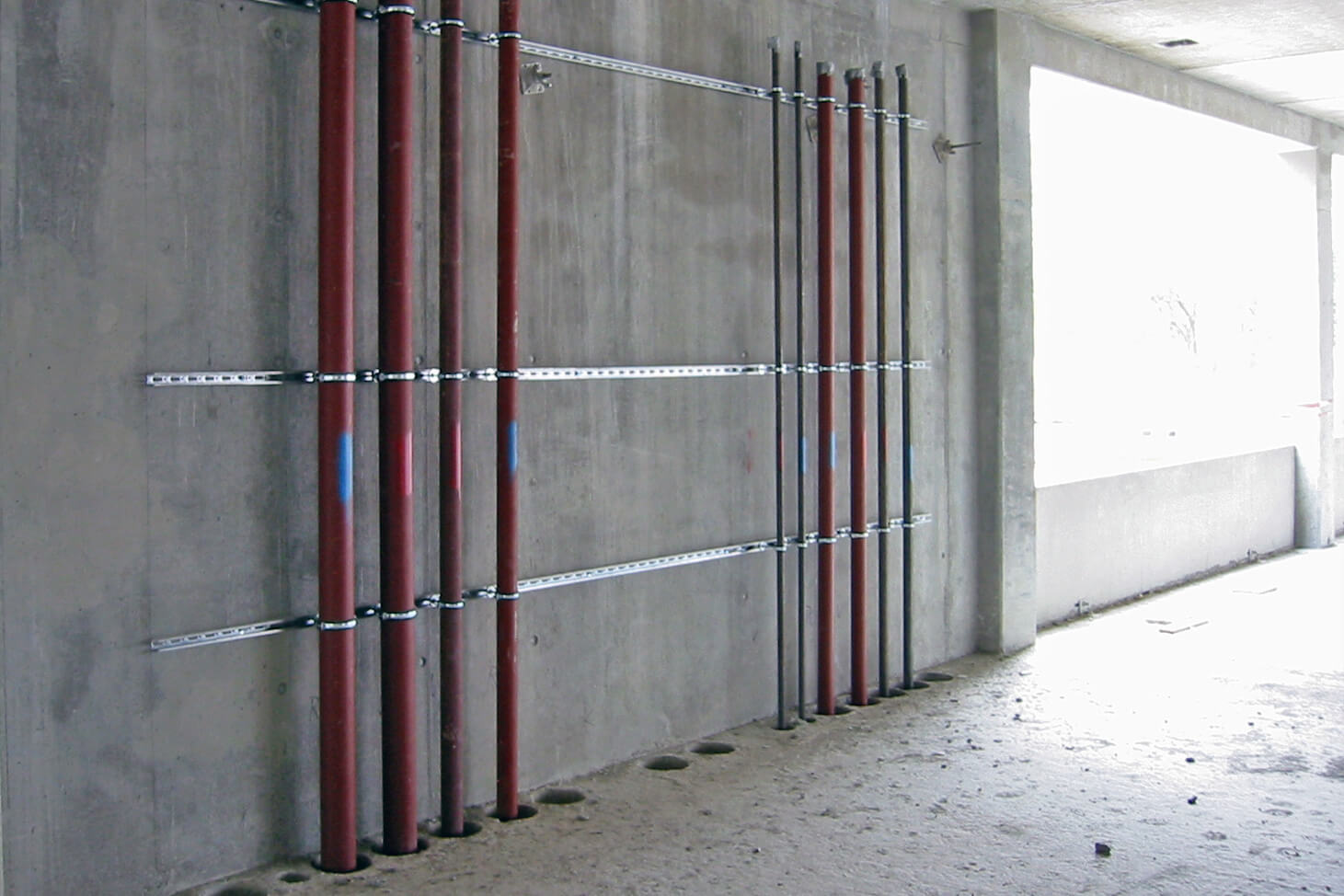

Exakte Umsetzung in den Schächten

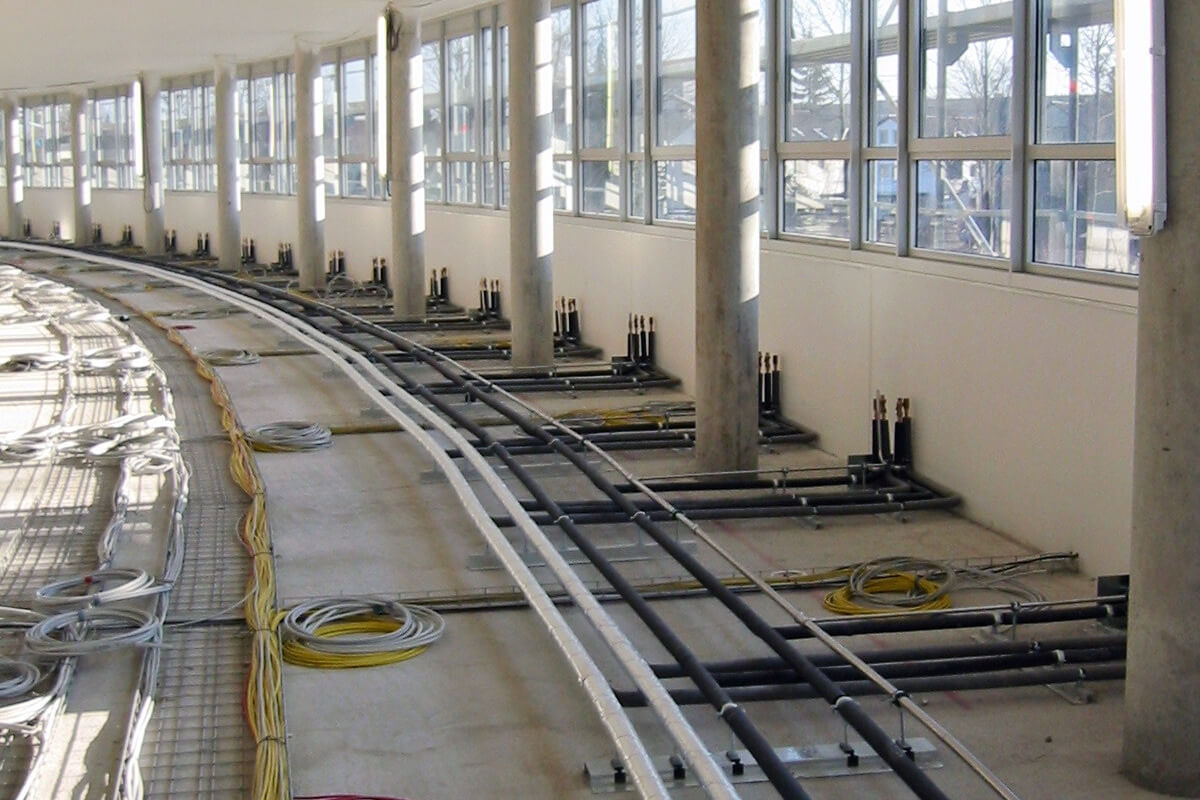

Über CAD CAM Montageschienen wurde die gesamte Leitungsführung von den Zentralen bis zu den Konvektoren an der Fassade exakt umgesetzt.

Der integrierte Hauptstandard Fiducia

digital planen,
bauen
und betreiben

digitales bauen
Augartenstraße 1
76137 Karlsruhe
+49 721 266756 10
info@digitales-bauen.de

© digitales bauen 2025
Impressum
Datenschutz

Der Beitrag <span style="font-weight:700;">FIDUCIA KARLSRUHE </span></br><span style="font-weight:400;">Generalplanung Haustechnik </span></br></br> erschien zuerst auf digitales bauen.

]]> IT-PORT MÜNCHEN CAD CAM Montageschienen https://digitales-bauen.com/portfolio-items/it-port-muenchencad-cam-montageschienen Mon, 05 Aug 2019 09:10:11 +0000 https://www.digitales-bauen.de/?post_type=avada_portfolio&p=1057 CAD CAM Montageschienen IT-PORT MÜNCHEN IT-Port München Einheitliche Befestigungstechnik ermöglicht 30% Kosteneinsparung Systemintegration eines Büroflügels 1000m Deckenkoffer aus einem maschinell in Serie gefertigten Grundbauteil Im Projekt wurden durch digitales bauen die Systementscheide des [...]

Der Beitrag <span style="font-weight:700;">IT-PORT MÜNCHEN </span></br><span style="font-weight:400;">CAD CAM Montageschienen </span></br></br> erschien zuerst auf digitales bauen.

]]>

CAD CAM Montageschienen

IT-PORT MÜNCHEN

IT-Port München

Einheitliche Befestigungstechnik ermöglicht 30% Kosteneinsparung

Systemintegration eines Büroflügels

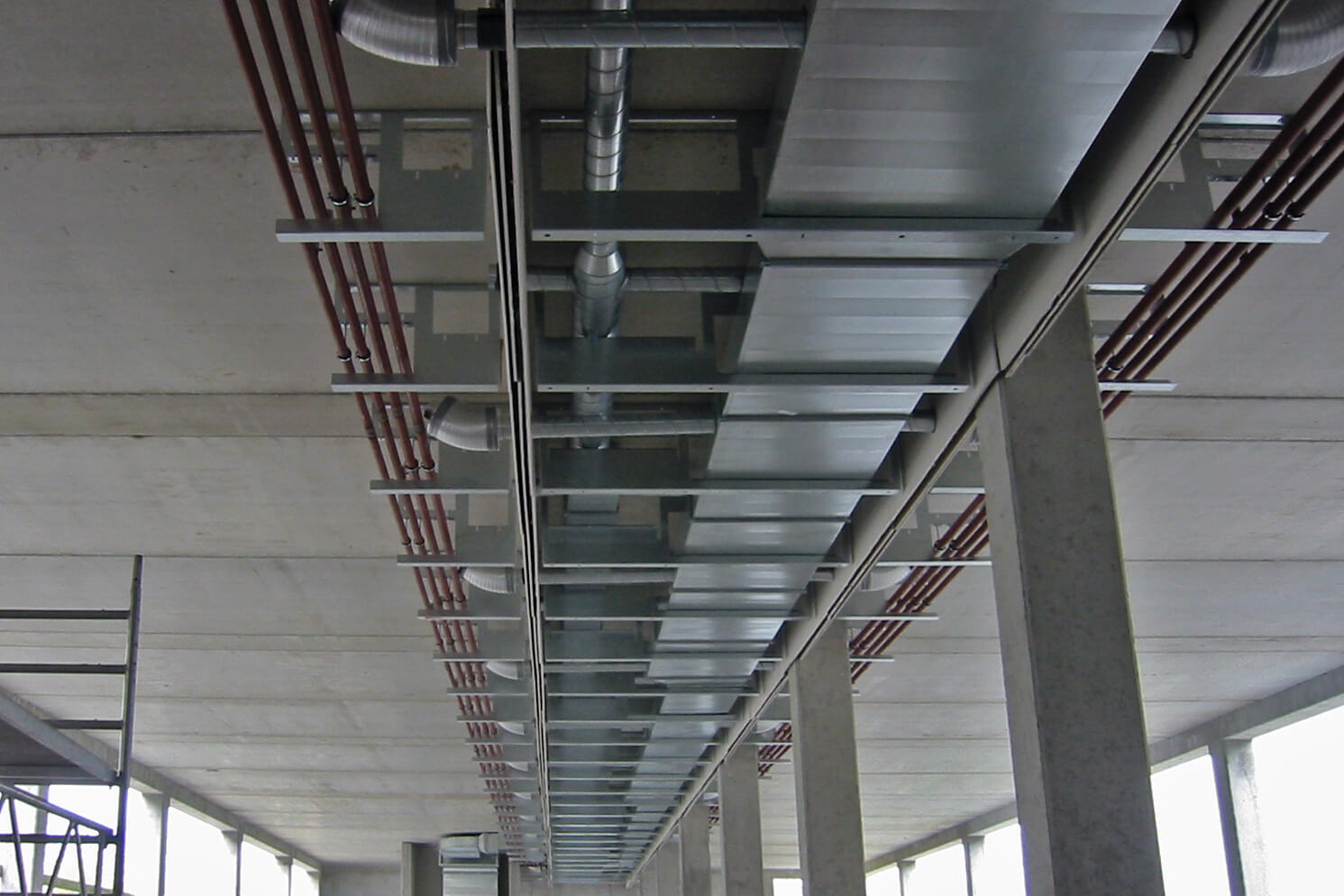

1000m Deckenkoffer aus einem maschinell in Serie gefertigten Grundbauteil
Im Projekt wurden durch digitales bauen die Systementscheide des Architekten und der Fachplaner insbesondere in den Regelgeschossflächen und zentralen Schächten koordiniert, systematisiert und mit Hilfe von standardisierten vorgefertigten Konstruktionen rationell umgesetzt.
Im Ergebnis wurde die gesamte Installationsführung an der Decke aus Kühlsegeln, Beleuchtung und Deckenkoffer modularisiert. Die Deckenkofferkonstruktion basiert auf seiner gesamten Länge von über 1000m auf einem Grunddetail welches als CAD CAM Bauteil maschinell und durch die hohe Serie kostengünstig gefertigt werden konnte. Durch die Vereinheitlichung der Befestigungstechnik für Haustechnik und Verkleidung konnten die Baukosten für den Deckenkoffer um ca. 30% gegenüber einer konventionellen Konstruktion durch die Einzelgewerke reduziert werden.

Internetbasierte Einzelraumsteuerung

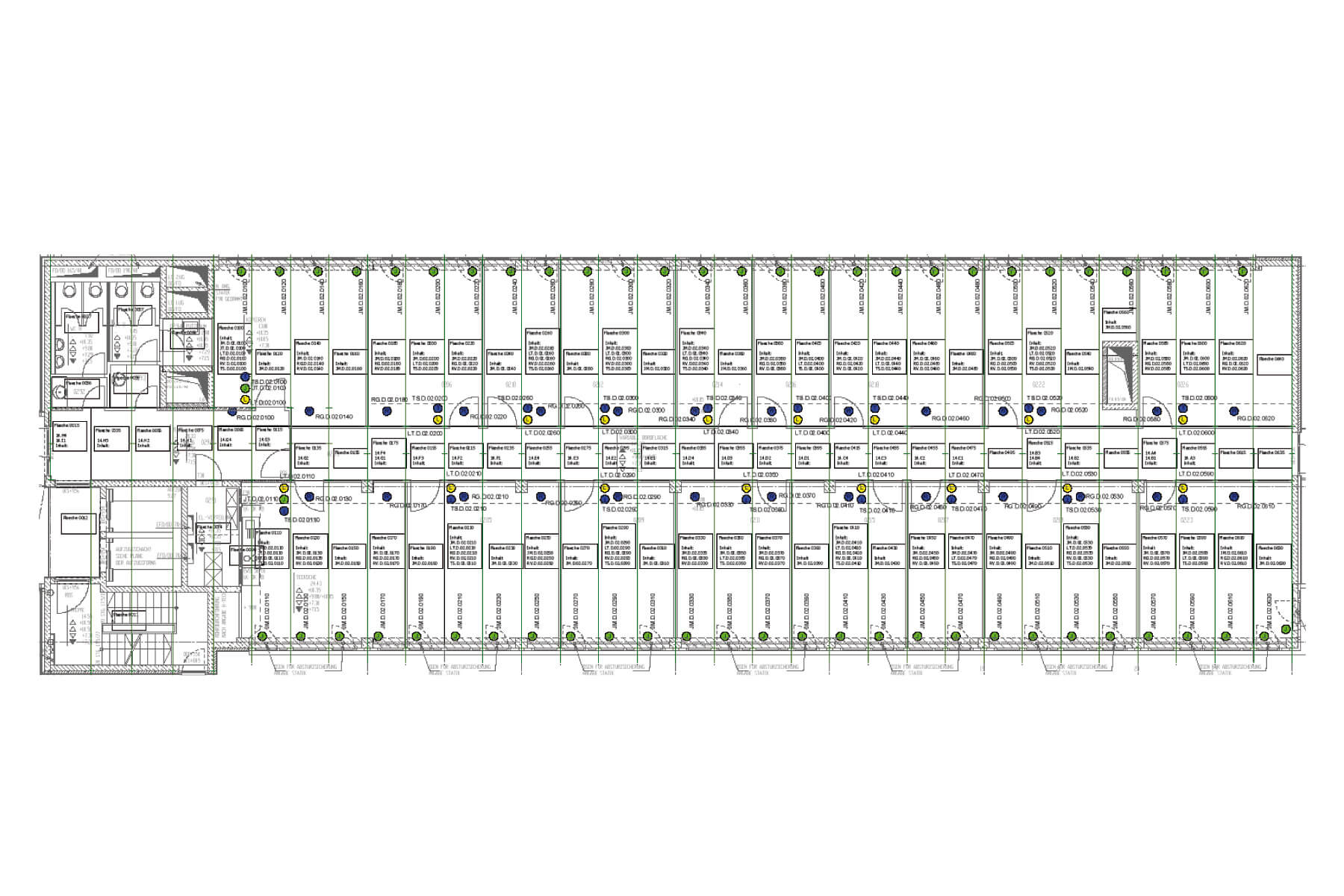

Der gesamte Komplex wurde von der Fa. RaumComputer mit einer internetbasierten Einzelraumsteuerung ausgestattet. Durch den gleichen Planungs- und Modellierungsansatz werden die durch digitales bauen gebildeten Haustechnikmodule 1:1 mit Softwaremodulen für die Ansteuerun von Licht, Jalousie und Temperatur überlagert.

Die RaumComputer Installation

Leistungen
Modularisierung, Systemintegration, CAD CAM Montageschienen, RaumComputer

Projektdaten

Standort
München / Unterschleißheim

Bauherr
FOM Heidelberg

Architekt
WSSA Architekten

BGF
28.000 qm

Kosten
55 Mio €

Layout
7 Gebäude mit 5 Geschossen, 1 Gebäude mit 11 Geschossen

Zeitraum
2002 – 2003

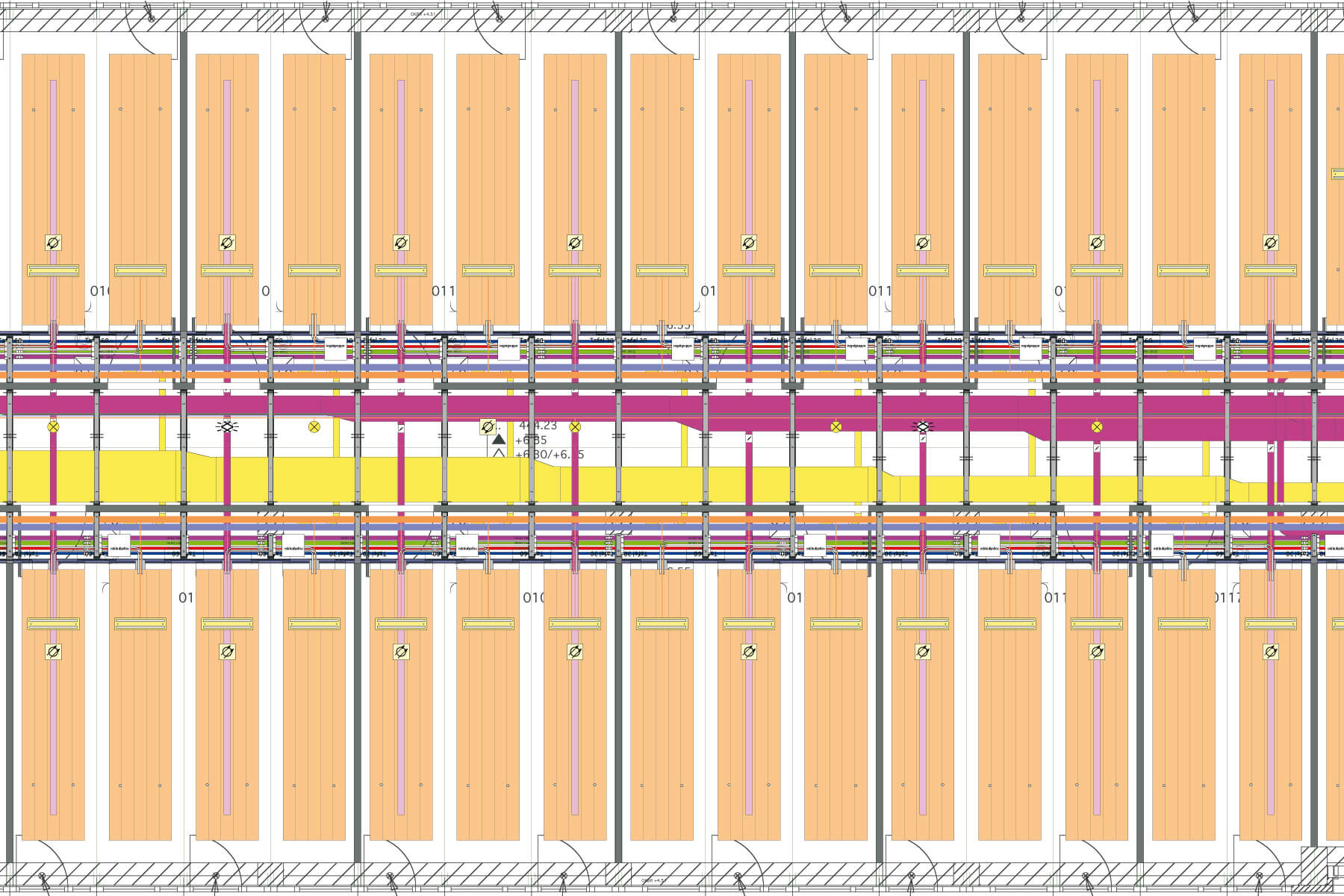

Das Volumenmodell der Projektstandards eines Büroflügels
